Co to jest sprzęgło membranowe w przemysłowych systemach napędowych w Ghanie?

Co to jest sprzęgło membranowe w przemysłowych systemach napędowych w Ghanie?

A sprzęgło membranowe to urządzenie mechaniczne instalowane pomiędzy dwoma końcami wałów w przemysłowym układzie napędowym w celu przenoszenia momentu obrotowego, umożliwiając jednocześnie pewien stopień przemieszczenia kątowego, równoległego lub osiowego między nimi. Zamiast polegać na gumowych wkładkach lub tulejach elastomerowych, w sprzęgle zastosowano cienką, wyprofilowaną metalową tarczę, zwaną membraną, która ugina się lekko, kompensując niewspółosiowość, podczas gdy reszta zespołu utrzymuje sztywne połączenie metal-metal. Plasuje to konstrukcję w szerszej grupie niesprężystych sprzęgieł elastycznych, gdzie kompensacja następuje poprzez względny ruch lub luz pomiędzy sztywnymi elementami, a nie poprzez sprężyste odkształcenie materiału. W przemysłowych układach napędowych Ghany, w tym w kopalniach, cementowniach i przepompowniach, konstrukcja ta wspiera stałe dostarczanie momentu obrotowego przy stałych prędkościach obrotowych i stałym obciążeniu, czyli w warunkach charakteryzujących dużą część stale pracujących maszyn przemysłowych.

Ponieważ membrana jest wykonana w całości z metalu, nie zawiera żadnego elementu gumowego, który z biegiem czasu ulegałby stopniowemu twardnieniu lub pękaniu pod wpływem ciepła i oleju. Zapewnia to sprzęgłu stosunkowo wysoką sztywność skrętną, co oznacza, że ​​podczas pracy występuje bardzo niewielkie skręcenie pomiędzy stroną napędzającą i napędzaną, co jest cechą, która ma znaczenie, gdy wymagana jest precyzyjna synchronizacja obrotu między podłączonymi urządzeniami w układach napędowych działających w wymagających środowiskach przemysłowych.

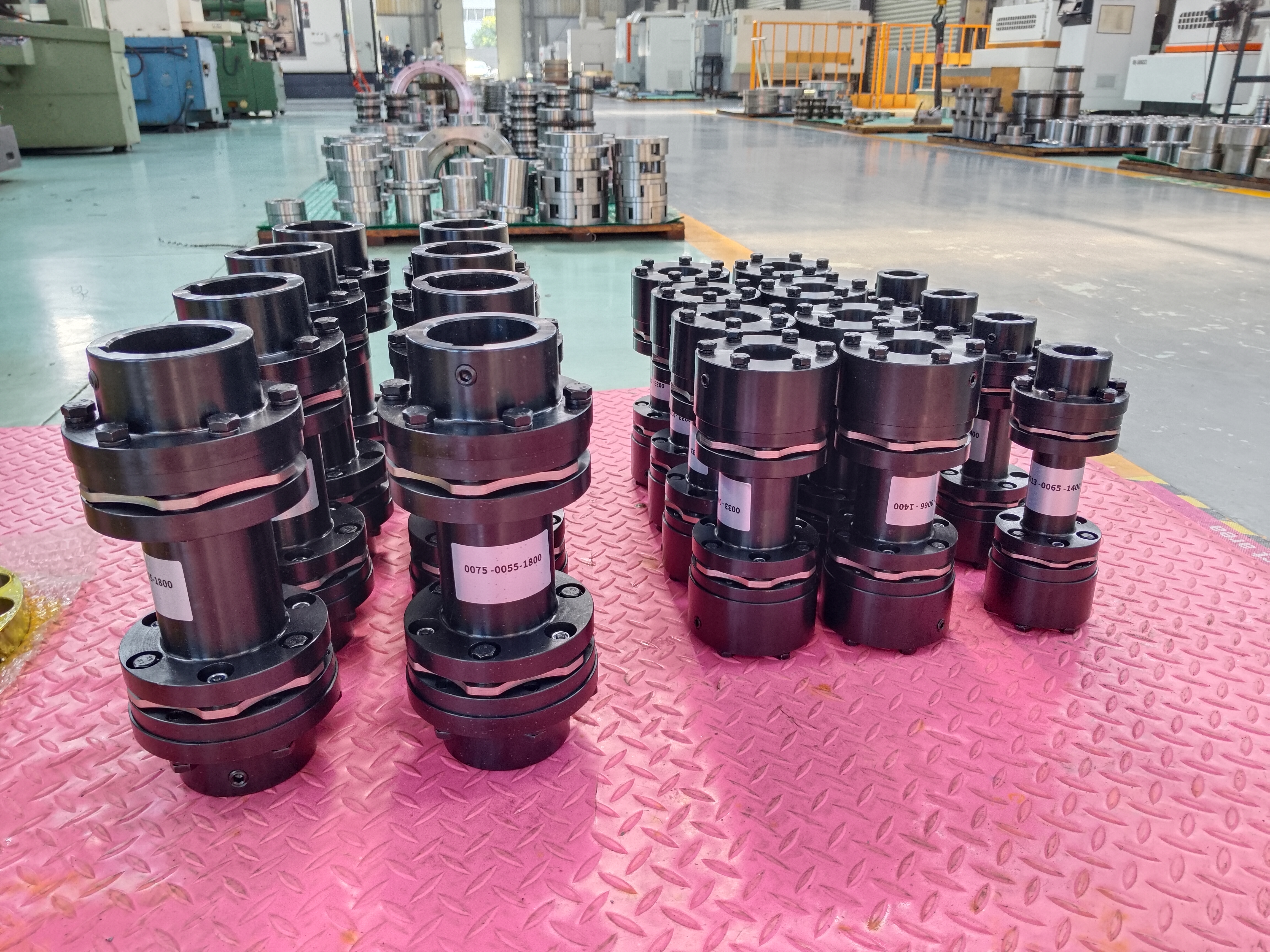

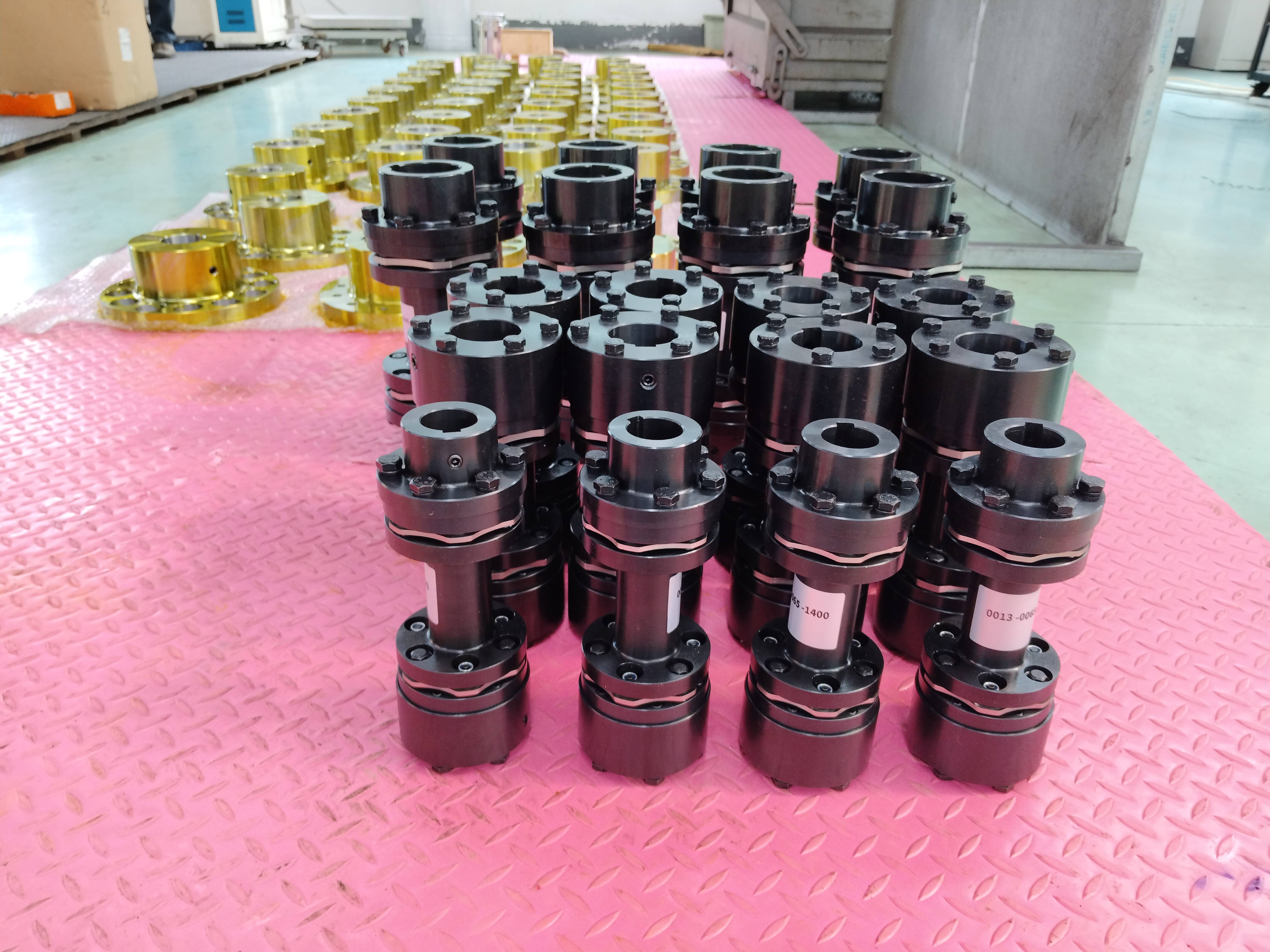

Czym sprzęgło membranowe typu MPJ z wałem pośrednim różni się od konstrukcji standardowych?

Spośród wariantów sprzęgieł membranowych stosowanych w przemysłowych układach napędowych, sprzęgło membranowe typu MPJ z wałem pośrednim, zbudowane zgodnie ze specyfikacją Q/YP 21002X-2018, odpowiada konkretnym potrzebom inżynieryjnym: przenoszeniu momentu obrotowego na większą odległość pomiędzy dwoma urządzeniami, których nie można umieścić blisko siebie. Zamiast łączyć dwa zespoły membran bezpośrednio z piastą, w tej konstrukcji zastosowano wał pośredni o wysokiej wytrzymałości pomiędzy dwoma zespołami membran, jednym zamontowanym w pobliżu sprzętu napędowego, a drugim w pobliżu sprzętu napędzanego. Takie ustawienie pozwala, aby sprzęgło obejmowało znaczną szczelinę montażową, jednocześnie korygując przemieszczenia ukośne, osiowe i równoległe, które powstają w tej rozpiętości z powodu odchyleń fundamentów lub termicznego wzrostu wału.

W porównaniu ze sprzęgłami sprężynowymi, w których zastosowano zwinięty metalowy element sprężynowy nawinięty na rowkowane zęby piasty w celu przeniesienia momentu obrotowego i amortyzacji części wstrząsów, konstrukcja membrany MPJ opiera się na całkowicie metalowym zespole membrany, a nie na mechanizmie sprężynowo-rowkowym. Ta różnica konstrukcyjna przyczynia się do szczególnie sztywnej reakcji na skręcanie i korzystnego zachowania w zakresie wyważenia dynamicznego, ponieważ nie ma luźnego elementu sprężynującego podlegającego przesuwaniu pod wpływem siły odśrodkowej przy wyższych prędkościach obrotowych. Rezultatem jest stabilne przenoszenie momentu obrotowego nawet przy wzroście prędkości wału, wraz ze zmniejszonymi naprężeniami mechanicznymi przenoszonymi na łożyska i obudowy oraz mniejszą tendencją do wibracji podczas ciągłej pracy.

Jaką rolę odgrywa wał pośredni w przenoszeniu mocy na duże odległości?

Wał pośredni pełni funkcję sztywnego elementu łączącego pomiędzy dwoma zespołami membran, a jego długość jest dobierana w zależności od fizycznej odległości pomiędzy urządzeniami napędowymi i napędzanymi w układzie napędowym. W zastosowaniach takich jak układy napędowe przenośników w zakładach przeróbki rudy lub układy pomp, w których silnik jest umieszczony w pewnej odległości od jednostki napędzanej ze względu na układ lub wymagania dotyczące odstępu bezpieczeństwa, wał ten umożliwia przenoszenie momentu obrotowego przez tę szczelinę bez konieczności umieszczania silnika i pompy bezpośrednio obok siebie. Ponieważ sam wał jest wykonany ze stali stopowej o wysokiej wytrzymałości i ma wymiary odporne na zginanie pod obciążeniem momentem obrotowym, utrzymuje on prostoliniowość na całej swojej rozpiętości, co z kolei pomaga zespołom membran na każdym końcu wykonywać swoją funkcję kompensacji niewspółosiowości zgodnie z przeznaczeniem, zamiast kompensować wygięty lub zbyt mały wał.

Dlaczego przemieszczenie ukośne, osiowe i równoległe ma znaczenie w instalacjach o dużej rozpiętości?

W przypadku długiego okresu instalacji niewielkie różnice w osiadaniu fundamentów, rozszerzalność cieplna wału w temperaturze roboczej lub drobne błędy podczas wstępnego osiowania mogą kumulować się w przemieszczenia, które byłyby trudne do wchłonięcia przez krótkie, bezpośrednie sprzęgło. Każdy z zespołów membran umieszczonych na każdym końcu wału pośredniego ugina się niezależnie, aby skorygować specyficzny rodzaj przemieszczenia występującego w ich odpowiednim punkcie połączenia, niezależnie od tego, czy jest to przemieszczenie kątowe, osiowe, czy też będące kombinacją obu. To podejście do kompensacji rozproszonej jest jednym z powodów, dla których projekt jest odpowiedni dla instalacji o dużej rozpiętości, gdzie w przeciwnym razie pojedynczy punkt łączenia byłby poddawany nadmiernym naprężeniom zginającym.

Jakie materiały i etapy produkcyjne są wykorzystywane przy produkcji tych złączek?

Tarcze membranowe są zazwyczaj produkowane ze stali nierdzewnej lub stali stopowej poddanej obróbce cieplnej, materiałów wybranych ze względu na ich zdolność do wielokrotnego zginania przez wiele cykli roboczych bez powstawania pęknięć zmęczeniowych. Produkcja zazwyczaj obejmuje precyzyjne tłoczenie lub cięcie laserowe w celu uformowania profilu membrany, po którym następuje kontrolowany proces obróbki cieplnej, który ustala właściwości mechaniczne potrzebne do długotrwałego zginania. Elementy piasty i wał pośredni są obrabiane maszynowo ze stali węglowej lub stopowej i wytaczane na średnicę wału z wąskimi tolerancjami, ponieważ nawet niewielka niedokładność otworu może wprowadzić wibracje, gdy zespół obraca się z prędkością roboczą w przemysłowym układzie napędowym.

Jakich właściwości użytkowych należy oczekiwać od tego typu sprzęgła?

Ponieważ zespół membrany przenosi moment obrotowy poprzez ciągły kontakt metal-metal, a nie powierzchnie ślizgowe lub zazębiające się, luz pozostaje bliski zeru przez cały okres użytkowania sprzęgła. Sztywność skrętna jest stosunkowo wysoka, co oznacza, że ​​sprzęgło skręca się bardzo mało pod obciążeniem, co sprawdza się w zastosowaniach, w których synchronizacja obrotów pomiędzy połączonymi wałami musi pozostać stała, np. wały napędowe generatorów w elektrowniach lub precyzyjne napędy pomp dozujących. Wyważanie dynamiczne również jest korzystne, ponieważ konstrukcja całkowicie metalowa pozwala uniknąć nieregularności rozkładu masy, które mogą wystąpić w konstrukcjach opartych na sprężynach lub elastomerach przy wyższych prędkościach obrotowych.

Gdzie te sprzęgła są stosowane w przemysłowych systemach napędowych w Ghanie?

Sektor wydobywczy Ghany, obejmujący kopalnie złota i manganu, często obejmuje układy napędowe przenośników i kruszarek, w których rozmieszczenie silnika jest podyktowane układem konstrukcyjnym, a nie bliskością napędzanego sprzętu, co sprawia, że ​​konstrukcje sprzęgieł z wałem pośrednim są praktycznym rozwiązaniem do łączenia tych oddalonych od siebie elementów w ramach większego układu napędowego. Zakłady produkujące cement stosują podobne układy sprzęgów o dużej rozpiętości w układach napędowych pieca, gdzie rozszerzalność cieplna wzdłuż wału podczas ciągłych cykli wypalania wymaga, aby zespoły membrany korygowały przemieszczenie, które rozwija się stopniowo podczas pracy.

Obiekty wytwarzające energię, w tym elektrownie cieplne i wodne, wykorzystują sprzęgła przeponowe z wałami pośrednimi do łączenia turbin z generatorami umieszczonymi w stałej odległości od siebie w układzie elektrowni. W instalacjach do uzdatniania wody i pompowaniach do nawadniania stosuje się również ten typ sprzęgła, w którym umiejscowienie pompy i silnika jest oddzielone wymogami konstrukcyjnymi lub dostępem do konserwacji, co pozwala na przenoszenie momentu obrotowego przez szczelinę, podczas gdy sekcje membrany radzą sobie z wynikającą z tego niewspółosiowością w każdym punkcie połączenia.

Co należy sprawdzić przed wyborem i instalacją tego typu łącznika?

Dobór rozpoczyna się od sprawdzenia wymagań dotyczących momentu obrotowego i prędkości obrotowej podłączanego urządzenia w stosunku do nominalnej nośności sprzęgła, a także zmierzenia rzeczywistej rozpiętości montażowej, aby można było prawidłowo określić długość wału pośredniego dla danego układu napędowego. Średnica otworu wału i wymiary wpustu po stronie napędzającej i napędzanej muszą być dokładnie dopasowane do piast sprzęgła, ponieważ źle dopasowane połączenie może powodować wibracje niezależnie od tego, jak dobrze sam zespół membrany jest przystosowany do danego zastosowania.
