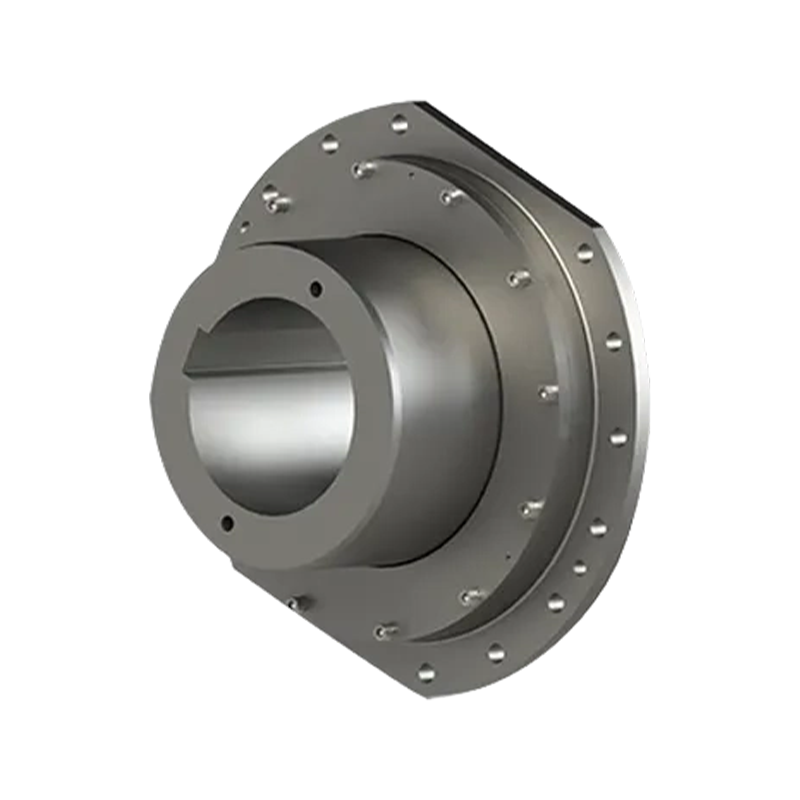

Sprzęgło sferyczne typu QGC z wielowypustem ewolwentowym (Q/YJ16029X-2018)

Name: Sprzęgło sferyczne typu QGC z wielowypustem ewolwentowym (Q/YJ16029X-2018)
Rating: 5 (99 reviews)

Sprzęgło baryłkowe typu QGC z wypustem ewolwentowym (zgodne z normą Q/YJ16029X-2018) łączy rolki kuliste z wypustami ewolwentowymi i jest szeroko stosowany w dźwigach, sprzęcie hutniczym, górniczym i portowym do łączenia bębnów i reduktorów. Sprzęgło to charakteryzuje się doskonałą nośnością, przy nominalnym zakresie momentu obrotowego od 4 kN·m do 900 kN·m i dopuszczalnej sile promieniowej od 16,5 kN do 520 kN. W porównaniu z tradycyjnymi sprzęgłami zębatymi, ich nośność jest zwiększona o około 30%, łatwo radząc sobie z częstymi startami i uderzeniami. Dzięki sferycznemu stykowi rolek z otworami posiada zdolność kompensacji przemieszczenia kątowego do 1,5°, skutecznie kompensując błędy montażowe i odkształcenia ramy, działając jako element wahliwy, znacznie zmniejszając w ten sposób dodatkowy moment zginający na wale wyjściowym reduktora i minimalizując ryzyko zmęczenia wału. Ponadto produkt ma zwartą budowę, płynną transmisję, niski poziom hałasu i jest wyposażony w konstrukcję zapobiegającą oderwaniu, system uszczelnienia i wskaźnik zużycia. Zapewniając bezpieczeństwo przekładni o dużej wytrzymałości, znacznie ułatwia monitorowanie stanu oraz demontaż i konserwację części, co czyni go idealnym wyborem dla ciężkiego sprzętu, aby uzyskać kompaktowy układ i wydajną pracę.

Skontaktuj się z nami

Pobierz PDF

PRZEDV: Sprzęgło sferyczne typu QGCA z otworem na wał cylindryczny (Q/YJ 16030X-2018)
DALEJ: Sprzęgło bębnowe GJC (Q/YJ 16028X-2018)

Parametry produktu

Wyślij wiadomość

PARAMETRY TECHNICZNE

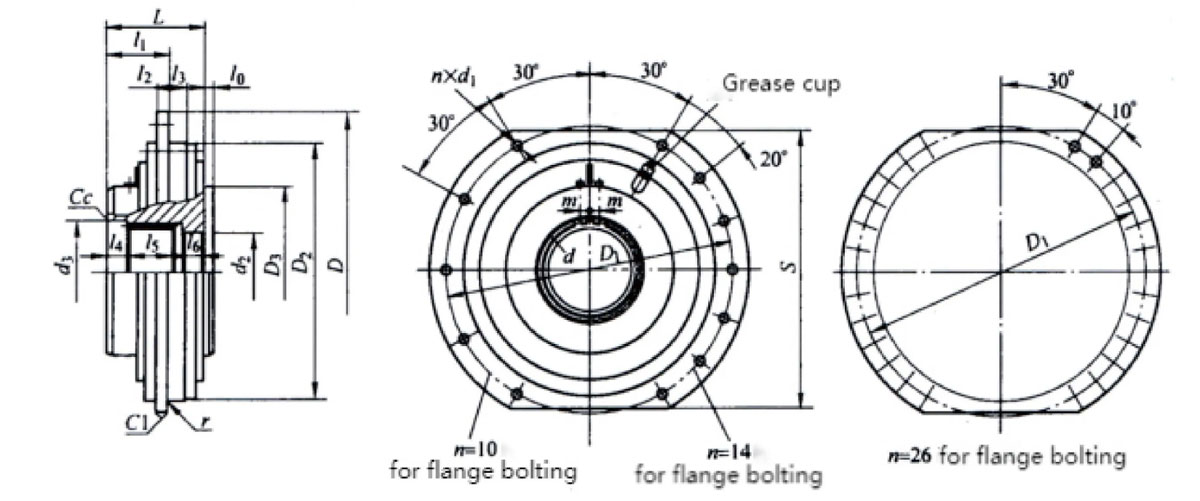

Podstawowe parametry i główne wymiary sprzęgła sferycznego QGC z wielowypustem ewolwentowym

Wpisz	Nominalny moment obrotowy Tn/kN·m	Dopuszczalne promieniowy siła/KN	Wewnętrzne splajn	D	D₁	D₂	D₃	n×d₁	d₂	d₃	S	L	l₀	ja	l₂	l₃	l₄	l₅	l₆	r	c	Nosić skala ml	Chwila z bezwładność I/kg·m²	Msza św m/kg

QGC1	5	16.5	INT16Zx2,5	250	220	160	—	10×Φ14	35	45	220	80	0	42	12	24	22	30	18	2	1.6	4	0.06	13.2
			INT17Zx2,5						38	48														12.2
QGC2	7.1	18.5	INT17Zx2,5	280	250	180	—	10×Φ14	38	48	250	80	0	42	12	24	22	30	18	2	1.6	4	0.12	19.8
			INT15Zx2m						40	50														18.8
QGC3	9	20	INT16Zx2m	320	280	200	—	10×Φ18	40	50	280	84	0	48	15	25	22	30	22	2.5	1.6	4	0.2	22.1
			INT18Z×						50	60											2			21.8
QGC4	14	25	INT18Zx2m	340	300	220	—	10×Φ18	50	60	300	92	0	45	15	25	22	30	30	2.5	2	4	0.27	28.9
			INT22Zx3m						60	70								35	25					28.8
QGC5	18	35	INT22Zx3m	360	320	240	—	10×Φ18	60	70	320	92	0	45	15	25	22	35	25	2.5	2	6	0.36	35
			INT17Zx3m						70	85		97						40			2.5			34
QGC6	22.4	38.5	INT18Zx5m	380	340	260	—	10×Φ18	80	0	340	97	0	45	15	25	22	40	25	2.5	2.5	6	0.48	40
			INT22Zx3m						80	100		127					37	50						41
QGC7	28	42	INT18Zx5m	400	360	280	150	10×Φ18	80	100	360	127	10	67	15	33	37	50	25	3	2.5	6	0.6	51
			INT22Zx5m						100	120		137	0					55	30					47
QGC8	35.5	49	INT22Zx5m	420	380	310	168	10×Φ18	100	120	380	137	20	77	15	33	37	55	30	3	2.5	6	0.86	59
			INT26Zx5m						120	140		157	0					70	35		3			57
QGC9	50	70	INT26Zx5m	450	400	340	215	10×Φ22	120	140	400	157	0	87	20	28	37	70	35	3	3	6	1.32	78
			INT30Zx5m						140	160		167						75	40					75
QGC10	100	120	INT34Zx5m	550	500	420	260	10×Φ22	140	160	500	167	20	95	20	38	37	75	40	3	3	8	3.44	129
			INT38Zx5m						160	180		182	0					85	45					126
QGC11	160	140	INT34Zx5m	580	530	450	285	14×Φ22	160	180	530	182	0	95	20	38	37	85	45	3	3	8	4.23	151
			INT38Zx5m						180	00		192						95			4			146
QGC12	224	170	INT26Zx8m	650	600	530	315	14×Φ22	180	00	580	192	15	120	25	33	37	95	45	3	4	8	7.52	210
			INT26Zx8m						190	222		207	0					105						205
QGC13	355	300	INT26Zx8m	680	630	560	395	26×Φ22	190	222	600	207	0	120	25	35	37	105	45	4	4	8	9.81	236
			INT30Zx8m						220	254		222						120			5			229
QGC14	500	340	INT30Zx8m	710	660	600	395	26×Φ26	220	254	640	222	15	140	35	43	37	120	45	4	5	8	14.76	301
			INT34Zx8m						260	206		237	0					135						208
QGC15	630	380	INT34Zx8m	780	730	670	445	26×Φ26	260	286	700	237	25	160	35	43	37	135	45	4	5	8	24.14	308
			INT38Zx8m						280	318		262	0					150	55					395
QGC16	710	450	INT38Zx8m	850	800	730	445	26×Φ26	280	318	760	262	25	180	35	43	37	150	55	4	5	8	34.4	483
			INT44Zx8m						320	986		287	0					170	60		6			451
QGC17	900	520	INT44Zx8m	950	900	840	585	26×Φ26	320	366	860	287	25	200	45	55	37	170	60	4	6	8	74.63	797
			INT50Zx8m						360	420		352	0				52	220			8			793

Uwaga: Moment bezwładności i masa są przybliżeniami obliczonymi dla mniejszych średnic otworów wału.
