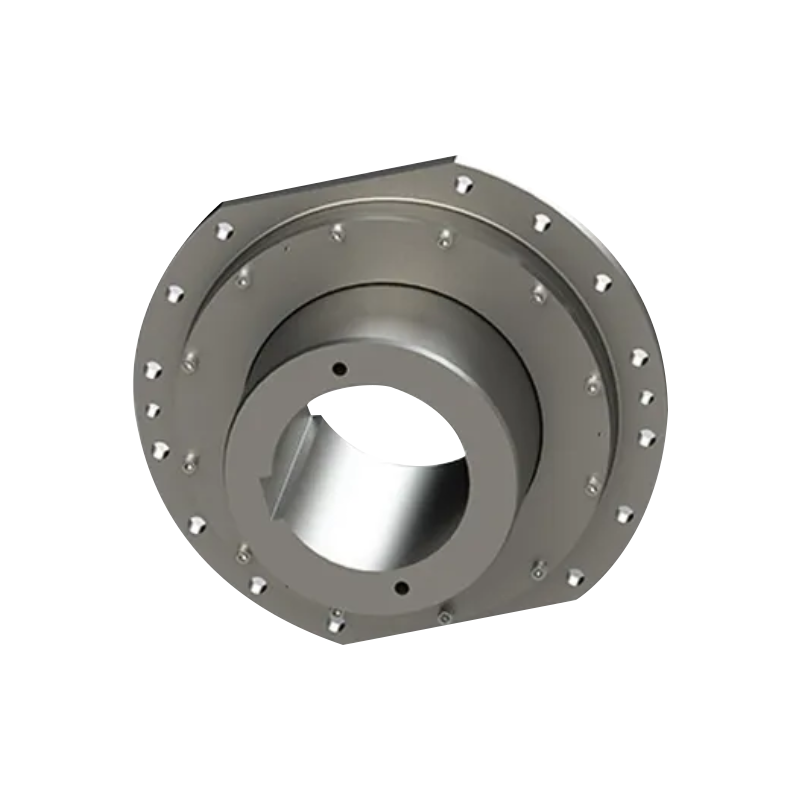

Sprzęgło sferyczne typu QGCA z otworem na wał cylindryczny (Q/YJ 16030X-2018)

Name: Sprzęgło sferyczne typu QGCA z otworem na wał cylindryczny (Q/YJ 16030X-2018)
Rating: 5 (99 reviews)

Sprzęgło kulkowo-rolkowe typu QGCA z otworem cylindrycznym (zgodne z normą Q/YJ 16030X-2018) posiada cylindryczny otwór wału i sferyczne rolki, co znacznie upraszcza procesy obróbki i montażu przy jednoczesnym zachowaniu dużej wszechstronności. Produkt ten charakteryzuje się wyjątkowo dużą nośnością, przy nominalnym zakresie momentu obrotowego od 4 kN·m do 900 kN·m i maksymalnej dopuszczalnej sile promieniowej wynoszącej 520 kN. W porównaniu do tradycyjnych sprzęgieł zębatych zapewnia około 30% poprawę wydajności, wystarczającą do wytrzymania silnych uderzeń i częstych warunków start-stop w zakresach roboczych M3-M8. Dzięki kulistej konstrukcji styku rolek z otworem nie tylko posiada zdolność automatycznej kompensacji przemieszczenia kątowego do 1,5°, skutecznie absorbując naprężenia spowodowane błędami montażowymi i odkształceniem ramy, ale także działa podobnie do łożyska wahliwego, znacznie zmniejszając dodatkowy moment zginający wału wyjściowego reduktora, chroniąc w ten sposób układ wałów przed uszkodzeniami zmęczeniowymi. Co więcej, sprzęgło to ma zwartą konstrukcję i działa płynnie i cicho. W połączeniu z wbudowanym wskaźnikiem zużycia zapewnia idealne wsparcie techniczne w zakresie wydajnego rozplanowania i wygodnego monitorowania stanu ciężkich maszyn w ograniczonych przestrzeniach.

Skontaktuj się z nami

Pobierz PDF

PRZEDV: Sprzęgło łańcuchowe LC (Q/YL 17031X-2018)
DALEJ: Sprzęgło sferyczne typu QGC z wielowypustem ewolwentowym (Q/YJ16029X-2018)

Parametry produktu

Wyślij wiadomość

PARAMETRY TECHNICZNE

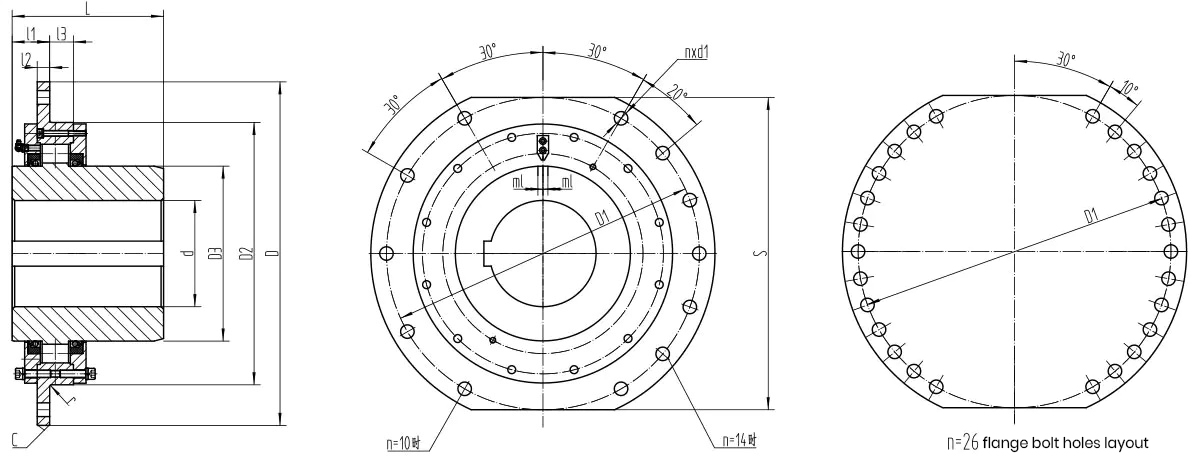

Podstawowe parametry i główne wymiary sprzęgła QGCA z otworem cylindrycznym i sprzęgłem baryłkowym

Wpisz	Nominalny moment obrotowy Tn/kN·m	Dopuszczalne Promieniowy siła/KN	d (H7)	L	D	D₁	D₂	D₃	n×d₁	S	ja	l₂	l₃	r	c	Nosić skala/ml	Chwila bezwładności /kg·m²	Msza św m/kg

QGCA1	5	16.5	40,42,45,48	84	250	220	160	85	10×Φ14	220	42	12	24	2	1.6	4	0.065	12.8
			50,55
QGCA2	7.1	18.5	45,48,50,55	84	280	250	180	90	10×Φ14	250	42	12	24	2.5	1.6	4	0.102	16.1
			60	107											2			15.9
QGCA3	9	20	48,50,55	84	320	280	200	95	10×Φ18	280	45	15	25	2.5	1.6	4	0.193	21.9
			60,65	107											2			21.8
QGCA4	14	25	60,65,70,75	107	340	300	220	130	10×Φ18	300	45	15	25	2.5	2	4	0.278	29.8
			80,85	132										2.5				29.5
QGCA5	18	35	70,75	107	360	320	240	150	10×Φ18	320	45	15	25		2	6	0.369	35
			80,85,90,95	132										3	2.5			36.5
QGCA6	22.4	38.5	80,85,90,95	132	380	340	260	160	10×Φ18	340	45	15	25	3	2.5	6	0.496	43.3
			100 110	167										3				43.7
QGCA7	28	42	90,85,90,95	132	400	360	280	170	10×Φ18	360	47	15	33		2.5	6	0.654	53
			100 110,120	167										3				52
QGCA8	35.5	49	100 110,120	167	420	380	310	200	10×Φ18	390	47	15	33		2.5	6	0.96	69
			130 140	202										3	3			67
QGCA9	50	70	100 110,120	167	450	400	340	230	10×Φ22	400	52	20	28	3	2.5	6	1.45	89
			130 140,150	202											3			88.5
QGCA10	100	120	130 140,150	202	550	500	420	280	10×Φ22	500	60	20	38	3	3	8	3.81	156
			160 170 180	242														151
QGCA11	160	140	160 170 180	242	580	530	450	300	14×Φ22	530	60	20	38	3	3	8	4.932	184
			190 200	282											4			181
QGCA12	224	170	190 200,220	282	650	600	530	360	14×Φ22	580	65	25	33	3	4	8	9.09	267
			240250	330														247
QGCA13	355	300	200220	282	680	630	560	400	26×Φ22	600	65	25	35	4	4	8	12.1	319
			240250,260	330														311
QGCA14	500	340	240250,260	330	710	660	600	440	26×Φ26	640	82	35	43	4	4	8	18.2	403
			280 300	380											5			394
QGCA15	630	380	240250,260	330	780	730	670	500	26×Φ26	700	82	35	43	4	4	8	29.4	544
			280 300,320	380											5			560
QGCA16	710	450	280 300,320	380	850	800	730	550	26×Φ26	760	82	35	43	4	5	8	44	693
			340 360 390	450											6			664

Uwaga:

1. Jeżeli średnica d i długość L otworu wału wykraczają poza zakres podany w tabeli, można je uzgodnić z producentem.
2. Moment bezwładności i masa są przybliżeniami obliczonymi na podstawie minimalnej średnicy otworu wału.
