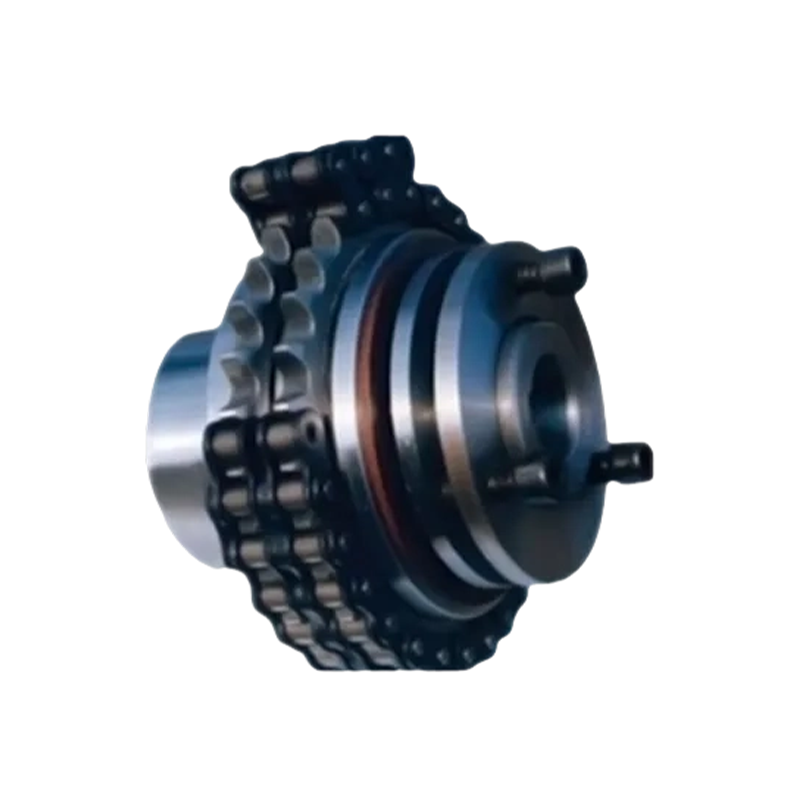

Sprzęgło bezpieczeństwa ciernego typu MAC (Q/YA41001X-2018)

Name: Sprzęgło bezpieczeństwa ciernego typu MAC (Q/YA41001X-2018)
Rating: 5 (99 reviews)

Sprzęgło bezpieczeństwa typu ciernego MAC (zgodne z normą Q/YA41001X-2018) to podstawowy komponent przemysłowy, który integruje wydajne przenoszenie mocy i precyzyjne zabezpieczenie przed przeciążeniem. Jest to zaawansowane rozwiązanie przekładniowe opracowane przez profesjonalną fabrykę sprzęgieł bezpieczeństwa, którego podstawowa technologia opiera się na mechanizmie zabezpieczającym „natychmiastowy poślizg pary ciernej”: gdy obciążenie systemu przekracza zadany próg momentu obrotowego, para cierna natychmiast będzie się płynnie ślizgać bez żadnych uderzeń lub pęknięć, skutecznie izolując naprężenia przeciążeniowe i zapewniając absolutne bezpieczeństwo silników, wałów transmisyjnych i drogich urządzeń końcowych. Ponadto produkt charakteryzuje się wyjątkowo dużą elastycznością regulacji momentu obrotowego, a użytkownicy mogą dokładnie ustawić wartość zabezpieczającą, regulując nakrętkę sprężyny lub ciśnienie hydrauliczne. Ta wysoce sterowalna logika zabezpieczeń pozwala wykazać doskonałą niezawodność w złożonych warunkach pracy.

Jeśli chodzi o wskaźniki wydajności i efektywność konserwacji, nominalny moment obrotowy tej serii obejmuje szeroki zakres od 6,3 N·m do 9500 N·m, a sprawność przekładni utrzymuje się zwykle powyżej 95%, w pełni demonstrując wiedzę techniczną wysokiej jakości produktów producentów sprzęgieł bezpieczeństwa. W sprzęgle tym zastosowano odporne na zużycie i wysoką temperaturę materiały cierne (takie jak metalurgia proszków na bazie miedzi), które mogą szybko przywrócić normalną przekładnię nawet po częstym poślizgu bez konieczności wymiany części, znacznie zmniejszając koszty eksploatacji i konserwacji przedsiębiorstwa. Dzięki doskonałej zdolności kompensacji przemieszczenia oraz właściwościom pochłaniania wstrząsów i redukcji hałasu, produkt ten stał się niezbędną barierą ochronną w gałęziach przemysłu ciężkiego, takich jak metalurgia, górnictwo, maszyny portowe i sprzęt transportowy, dzięki szerokiej ofercie dostawców złączek bezpieczeństwa.

Skontaktuj się z nami

Pobierz PDF

PRZEDV: Brak poprzedniego artykułu
DALEJ: Brak następnego artykułu

Parametry produktu

Wyślij wiadomość

PARAMETRY TECHNICZNE

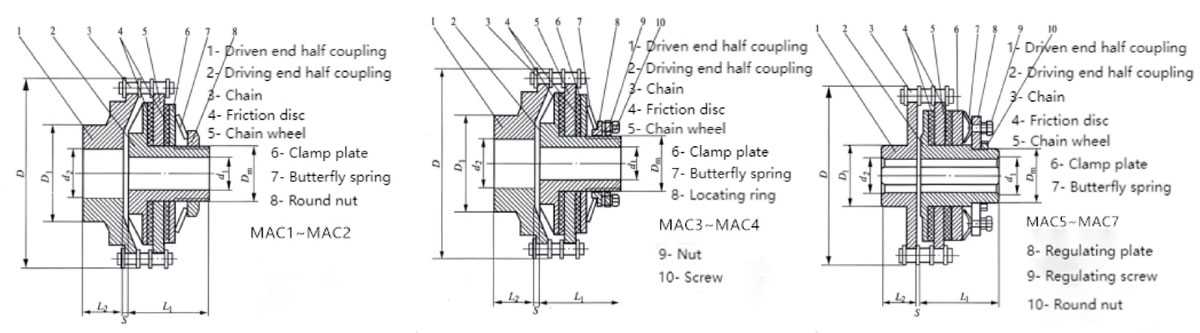

Podstawowe parametry i główne wymiary ciernego sprzęgła bezpieczeństwa MAC

Wpisz	Nominalny moment obrotowy N·m		Dopuszczalna prędkość [n]/r.min⁻¹	Koniec jazdy		Koniec jazdy		D	D _m	D₁	S	Masa /kg	Bezwładność /kg·m²
				Średnica otworu wału	Długość Y	Średnica otworu wału	Długość Y
	min	maks		d₁	L₁	d₂	L₂
MAC1Q	6.3	28	1000	10,11,12,14,16,18,19	52	14	27	101	M33×1,5	60	3.7	3.0	0.003
						16,18,19	30
						20,22,24	38
						25,28	44
MAC1Z	14	56		16,18,19,20,22,24	52	18,19	30
						20,22,24	38
						25,28	44
						30,32,35,38	60
MAC2Q	20	80	800	16,18,19,20,22,24,25	62	18,19	30	137	M42×1,5	80	4.2	8.0	0.014
						20,22,24	38
						25,28	44
						30,32,35,38	60
MAC2Z	40	140		19,20,22,24,25,28	62	20,22,24	38
						30,32,35,38	44
						40,42,45	60
MAC3Q	63	224	500	20,22,24,25,28	75	20,22,24	38	188	M65×2	110	3.7	18.9	0.061
						25,28	44
				30,32,35	82	30,32,35,38	60
						40,42,45,48	84
MAC3Z	90	400		25,28	75	30,32,35,38	60
				30,32,35,38	82	40,42,45,48	84
				40,42,45	112	50,55,56	84
						60,63,65	10
MAC4Q	125	560	400	30,32,35,38	100	30,32,35,38	60	250	M90x2	150	5.2	46.5	0.658
				40,42,45,48,50	112	40,42,45,48,50,55,56	84
						60,63,65,70	10
MAC4Z	224	1120		35,38	100	40,42,45,48,50,55,56	84
				40,42,45,48,50,55	112	60,63,65,70,71,75	10
				60,63	142	80,85,90	13
MAC5Q	400	1400	300	38,40,42,45,48,50	120	40,42,45,48,50,55,56	84	354	M100x2	130	5.8	76.5	0.921
				60,63,65	142	60,63,65,70,71,75	10
MAC5Z	630	2000		42,45,48,50,55 56	120	45.48.50.55.56	84
				60,63,65,70,71	142	60,63,65,70,71,75	10
						80,85	13
MAC6Q	900	2800	200	45,48,50,55,56,60, 63,65,70,71,75	150	45,48,50,55,56	84	470	M150x2	145	5.4	155	3.726
						60,63,65,70,71,75	10
						80,85	13
MAC6Z	2000	4000		65,70,71,75	150	65,70,71,75	10
				80,85,90,95	172	80,85,90,95	13
				100	212	100	16
MAC7Q	2500	5000	140	70,71,75,80,85,90,95	190	80,85,90,95	13	631	M190x3	250	10	335	8.249
						100 110 120 125	16
				100 110	212	130 140	20
MAC7Z	4700	9500		95	190	110,120,125	16
				100 110 120 125	212	130 140,150	20
				130	252	160.170	24
