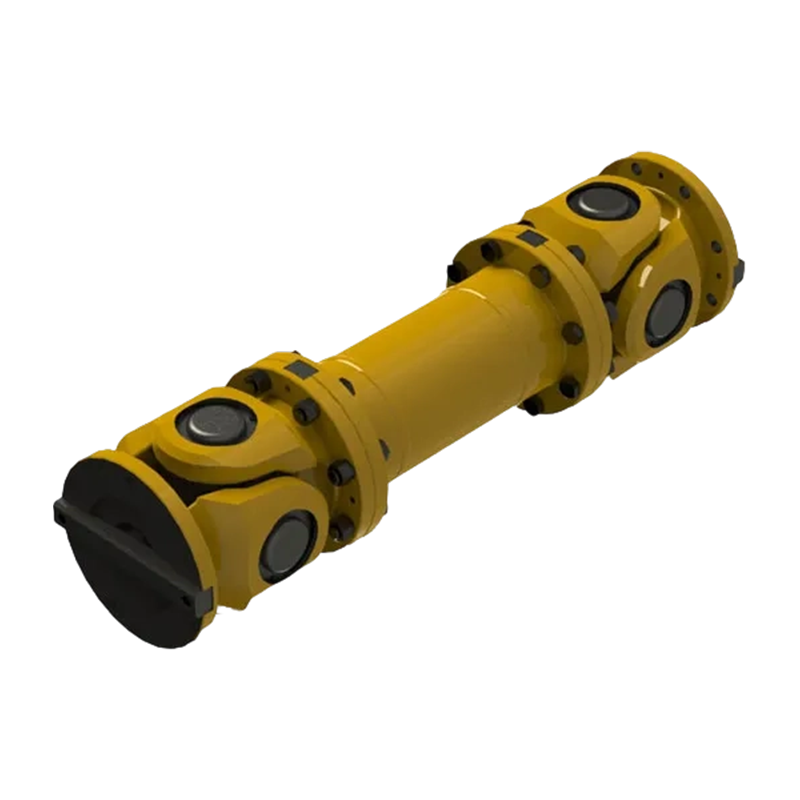

Złącze kołnierzowe uniwersalne typu SWC-WF bez spawania rozprężnego

Name: Złącze kołnierzowe uniwersalne typu SWC-WF bez spawania rozprężnego
Rating: 5 (99 reviews)

Uniwersalne złącze kołnierzowe zgrzewane typu SWC-WF zapewnia stabilne i wydajne rozwiązanie do przenoszenia mocy w ciężkich warunkach pracy, które nie wymagają częstej kompensacji osiowej, dzięki opływowej, niespawającej konstrukcji kołnierza, szczególnie w branżach precyzyjnych, takich jak papiernictwo, chemia i produkcja ogólna. W sprzęgle zastosowano konstrukcję z nieelastycznego elementu metalowego o wysokiej wytrzymałości, a jego podstawowe zalety polegają na doskonałej kompensacji kątowej (maksymalny kąt wału do 15°) i wyjątkowo wysokiej wydajności przenoszenia momentu obrotowego. Nominalny moment obrotowy może przenosić do 1000 kN · m, zapewniając stabilność połączenia i trwałość eksploatacyjną układów maszyn ciężkich w trudnych warunkach. W odróżnieniu od lekkiego nylonowego sprzęgła zębatego lub nylonowego sprzęgła zębatego, seria SWC-WF skupia się bardziej na sztywności konstrukcyjnej i łatwej instalacji przy wysokim momencie obrotowym. Jednak podczas budowania złożonych zautomatyzowanych linii produkcyjnych można je również elastycznie zintegrować z komponentami, takimi jak nylonowe sprzęgło przekładni wewnętrznej i elastyczne nylonowe sprzęgło przekładni, aby spełnić podwójne wymagania dotyczące dokładności przenoszenia mocy i elastycznej adaptacji systemu, znacznie poprawiając w ten sposób ogólną wydajność całego systemu przy jednoczesnym obniżeniu kosztów konserwacji.

Skontaktuj się z nami

Pobierz PDF

PRZEDV: Brak poprzedniego artykułu
DALEJ: Standardowe złącze uniwersalne zgrzewane SWC-BH

Parametry produktu

Wyślij wiadomość

PARAMETRY TECHNICZNE

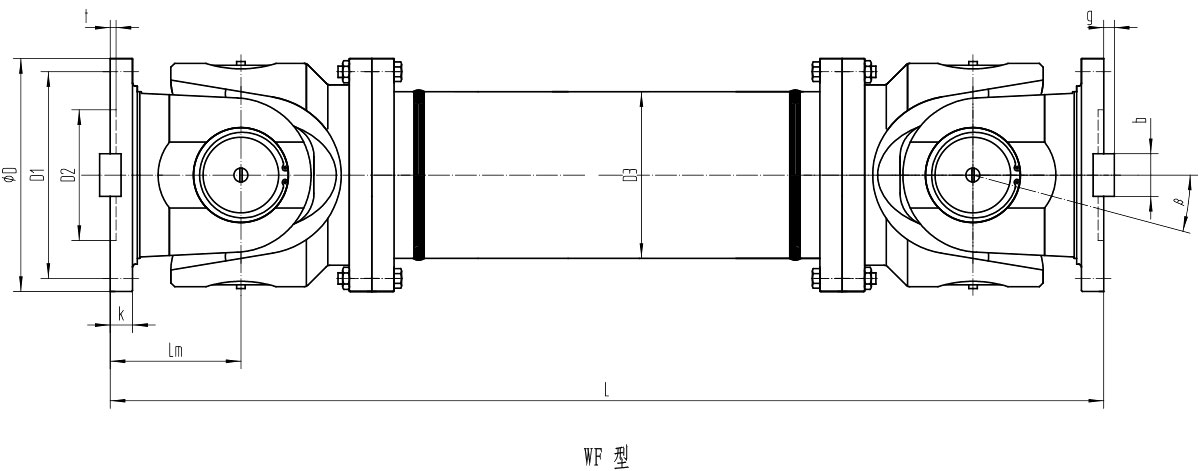

Podstawowe parametry i główne wymiary sprzęgła uniwersalnego wielkogabarytowego typu WF bez kołnierza rozprężnego

Wpisz	Średnica obrotu Średnica/mm	Nominalny moment obrotowy Tn/kN·m	Moment zmęczeniowy Tf/kN·m	Współczynnik trwałości łożyska L	Kąt osi β/(°)	Wymiar/mm										Moment bezwładności I/kg·m²		Masa m/kg
Wpisz	Średnica obrotu Średnica/mm	Nominalny moment obrotowy Tn/kN·m	Moment zmęczeniowy Tf/kN·m	Współczynnik trwałości łożyska L	Kąt osi β/(°)	L _min	D₁(js11)	D₂(H7)	D₃	L _m	n×φd	k	t	b(h9)	g	L _min	Zwiększ 100mm	L _min	Zwiększ 100mm
SWC180WF	180	22.4	11.2	0.245	≤15	560	155	105	114	110	8×φ17	17	5	24	7	0.248	0.007	58	2.8
SWC200WF	200	36	18	1.115	≤15	585	170	120	133	115	8×φ17	17	5	28	8	0.316	0.013	82	3.7
SWC225WF	225	56	28	7.812	≤15	610	196	135	152	120	8×φ17	20	5	32	9	0.636	0.023	93	4.9
SWC250WF	250	80	40	2,82×10¹	≤15	715	218	150	168	140	8×φ19	25	6	40	12.5	1.352	0.028	143	5.3
SWC285WF	285	120	58	8,28×10¹	≤15	810	245	170	194	160	8×φ21	27	7	40	15	2.664	0.051	220	6.3
SWC315WF	315	160	80	2,79×10²	≤15	915	280	185	219	180	10×φ23	32	8	40	15	4.469	0.08	300	8
SWC350WF	350	225	110	7,44×10²	≤15	980	310	210	245	194	10×φ23	35	8	50	16	7.189	0.146	387	11.5
SWC390WF	390	320	160	1,86×10³	≤15	1100	345	235	267	215	10×φ25	40	8	70	18	13.18	0.222	588	15
SWC440WF	440	500	250	8,25×10³	≤15	1290	390	255	325	260	16×φ28	42	10	80	20	23.25	0.474	880	21.7
SWC490WF	490	700	350	2,154 × 10⁴	≤15	1360	435	275	351	270	16×φ31	47	12	90	22.5	41.89	0.69	1263	27.3
SWC550WF	550	1000	500	6,335 × 10⁴	≤15	1510	492	320	426	305	16×φ31	50	12	100	22.5	68.48	1.357	1663	34
