Sprzęgło elastyczne typu MCS typu śliwka (Q/YM 35014X-2018)

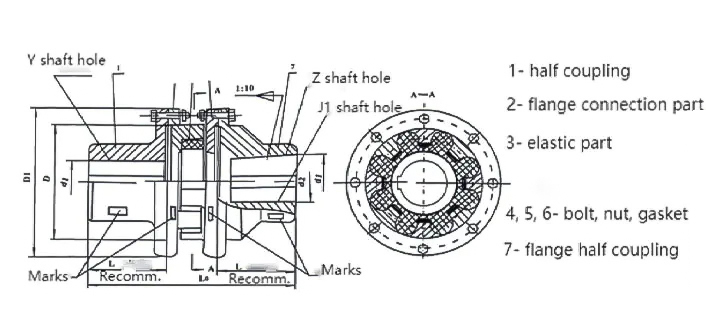

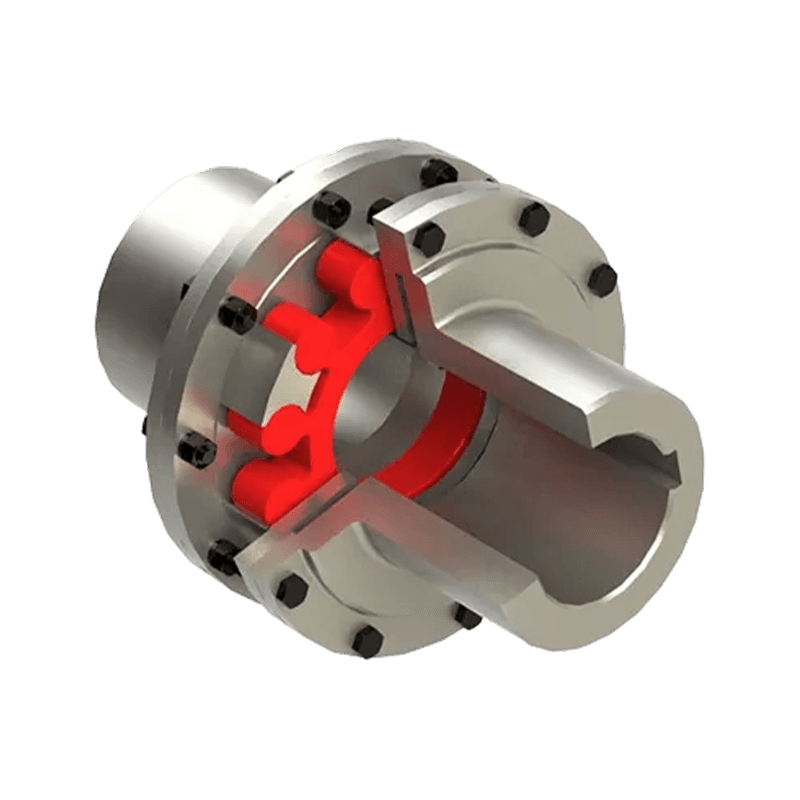

Złącze elastyczne typu MCS w kształcie kwiatu śliwy (zgodne z normą Q/YM 35014X-2018) posiada konstrukcję z podwójnym kołnierzem, składającą się głównie z dwóch półzłączy kołnierzowych z wystającymi pazurami, złączy kołnierzowych, elastycznych elementów w kształcie kwiatu śliwy oraz pasujących śrub, nakrętek i podkładek. Jego podstawową zaletą jest to, że oba końce są wyposażone w kołnierze, które można bezpośrednio łączyć z kołnierzami lub powierzchniami montażowymi innych urządzeń poprzez połączenia śrubowe. Taka konstrukcja nie tylko znacznie zwiększa wygodę i stabilność instalacji, ale także zapewnia wysoką współosiowość pomiędzy sprzęgłem a sprzętem poprzez konstrukcję fizyczną. Jako wysokowydajny elastyczny element przekładni wykorzystuje elastyczne elementy kwiatu śliwy umieszczone pomiędzy wypukłymi łapami, aby uzyskać połączenie osiowe, zapewniając jednocześnie elastyczne i niezawodne przenoszenie mocy.

Pod względem wydajności i możliwości dostosowania do zastosowań, sprzęgło to ma silną wielokierunkową zdolność kompensacji przemieszczenia, która może automatycznie kompensować przesunięcia promieniowe, kątowe i osiowe między układami wałów poprzez fizyczne odkształcenie elementów elastycznych, a wydajność przekładni może osiągnąć ponad 99%. Jego doskonałe właściwości elastycznego buforowania mogą skutecznie pochłaniać wibracje i uderzenia podczas pracy, zmniejszać hałas mechaniczny i wydłużać żywotność sprzętu. Jednocześnie dobra izolacja elektryczna skutecznie zapobiega wpływowi zakłóceń elektromagnetycznych na działanie systemu. Seria MCS jest odpowiednia do środowisk pracy w zakresie od -35 ℃ do 80 ℃, z nominalnym zakresem momentu obrotowego od 28 N·m do 14000 N·m, maksymalną dopuszczalną prędkością 8500 obr./min i jest kompatybilna z różnymi średnicami otworów na wały w zakresie od 12 mm do 160 mm. Dzięki cechom braku smarowania, niskim kosztom konserwacji i obsłudze częstego uruchamiania oraz obrotów do przodu i do tyłu, produkt ten jest szeroko stosowany w gałęziach przemysłu ciężkiego, takich jak metalurgia, górnictwo, oszczędzanie wody, podnoszenie i transport oraz maszyny papiernicze, które wymagają wyjątkowo wysokiej niezawodności.
