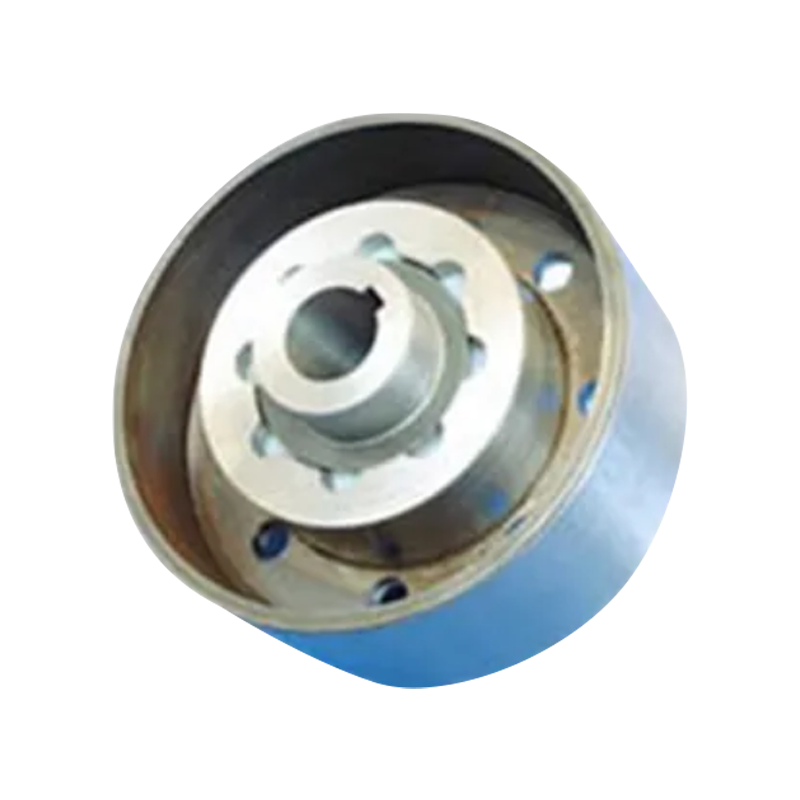

Sprzęgło elastyczne typu ZCL z kołem hamulcowym (Q/YZ 33008X-2018)

Name: Sprzęgło elastyczne typu ZCL z kołem hamulcowym (Q/YZ 33008X-2018)
Rating: 5 (99 reviews)

Sprzęgło elastyczne typu ZCL z kołami hamulcowymi (Q/YZ 33008X-2018) to wydajny element przenoszenia mocy zaprojektowany ściśle według normy GB/T 5015. Sprytnie integruje elastyczne przenoszenie mocy i funkcje precyzyjnego hamowania i został specjalnie opracowany do warunków pracy, takich jak dźwigi i przenośniki, które wymagają częstego uruchamiania i zatrzymywania oraz niezawodnego hamowania. Podstawową zaletą produktu jest zastosowanie wysokiej jakości nylonowych elastycznych sworzni kolumnowych o właściwościach samosmarujących, które nie tylko zapewniają bezsmarową pracę i niskie koszty konserwacji, ale także zapewniają doskonałą ochronę buforową poprzez odkształcenie ścinające sworzni kolumny, które wytrzymują do 200% chwilowego przeciążenia i skutecznie zmniejszają sztywne uderzenie sprzętu w system elektroenergetyczny w momentach rozruchu i zatrzymania. Jego konstrukcja konstrukcyjna jest niezwykle wygodna. Gdy konieczna jest wymiana zużytych części, technicy muszą jedynie zdemontować przegrodę, aby szybko wymienić sworzeń kolumny, bez konieczności przesuwania półsprzęgła, co znacznie skraca przestoje związane z konserwacją. Ta seria sprzęgieł charakteryzuje się solidną, wielokierunkową kompensacją przemieszczenia, przy nominalnym zakresie momentu obrotowego od 250 N·m do 31500 N·m i maksymalnej dopuszczalnej prędkości 6000 obr/min. Zapewniając stabilność przekładni, stanowi idealny wybór dla różnych układów wałów przemysłowych, który równoważy oszczędność i wysoką niezawodność.

Skontaktuj się z nami

Pobierz PDF

PRZEDV: Elastyczne sprzęgło zębate typu ZCD z otworem na wał stożkowy (Q/YZ33007X-2018)
DALEJ: Elastyczne sprzęgło zębate typu ZC (Q/YZ33006X-2018)

Parametry produktu

Wyślij wiadomość

PARAMETRY TECHNICZNE

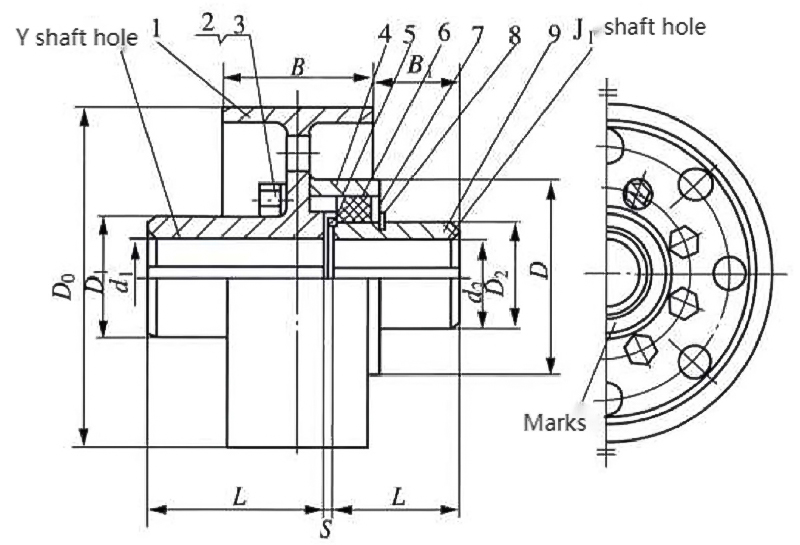

1-koło hamulcowe 2-śruba 3-uszczelka 4 – tuleja 5 – przegroda wewnętrzna 6-pin 7-zewnętrzny element ustalający 8-element ustalający 9 – półsprzęgło

Podstawowe parametry i główne wymiary elastycznego sprzęgła sworzniowego typu ZCL z kołem hamulcowym

Wpisz	Nominalny moment obrotowy N·m	Dopuszczalne prędkość [n]/r·min⁻¹	Otwór na wał średnica d₁,d₂	Otwór na wał długość		D₀	D₁	D	D₂	B	B₁	S	Chwila bezwładności I/kg • m²	Msza św m/kg
				Y	J₁
ZCL1	250	4500	16,18,19	42		160	50	98	56	70	9	2	0.018	5.82
			20,22,24	52	38						19			6.05
			25,28	62	44						29			6.17
			30,32,35,38	82	60						49			6.64
ZCL2	630	3800	25,28,	62		200	65	124	70	85	30		0.053	11.15
			30,32,35,38	82	60						50			11.77
			40,42,45,48	112	84						80			12.04
ZCL3	1800	3000	40,42,45,48,50,55,56	112	84	250	90	166	105	105	48.5	3	0.181	28.09
			60,63,65,70	142	107						78.5		0.183	27.54
ZCL4	4500	2450	50,55,56	112	132	315	120	214	130	132	40		0.534	48.75
			60,63,65,70,71,75	142	107						70		0.543	51.69
			80,85,90	172	132						100		0.547	50.21
ZCL5	8000	1900	60,63,65,70,71,75	142	107	400	130	240	145	170	44		1.404	76.51
			80,85,90,95	172	132						74		1.413	76.25
ZCL6	11200	1500	70,71,75	142	107	500	160	280	170	210	40	4	3.812	124.65
			80,85,90,95	172	132						70		3.841	129.73
			100 110 120	212	167						110		3.865	130.61
ZCL7	18000	1200	80,85,90,95	172	132	630	190	330	200	265	42		10.674	216.43
			100 110 120,125	212	167						82		10.742	222.63
			130	252	202						112		10.753	215.03
ZCL8	25000	1050	90,95	172	132	710	220	380	220	300	35		18.96	299.01
			100 110 120,125	212	167						45		19.089	307.92
			130 140 150	252	202						85		19.156	305.42
ZCL9	31500	950	100 110 120,125	212	167	800	245	400	245	340	40	5	33.258	403.84
			130 140 150	252	202						80		33.385	405.68
			160 170 180	302	242						130		33.446	398.57

Uwaga:

1. Moment bezwładności i masę oblicza się w oparciu o typ kombinacji otworów na wał J/Y i minimalną średnicę otworu na wał.
2. Krótkotrwałe przeciążenie nie może przekraczać 2-krotności wartości nominalnej momentu obrotowego Tn.
