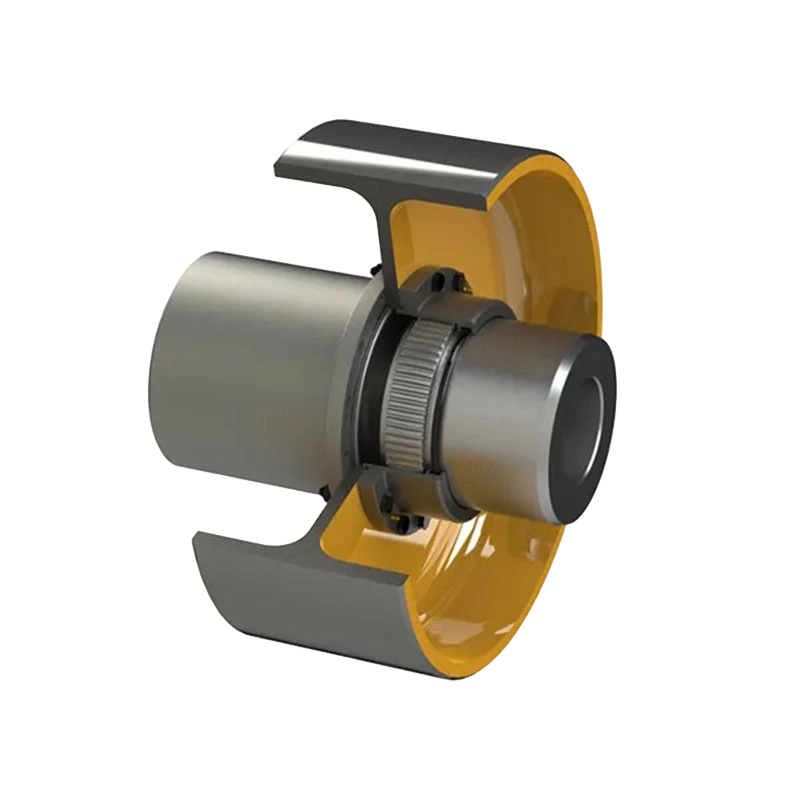

GBLZ Sprzęgło bębnowe z kołem hamulcowym (Q/YG 11005X-2018)

Przegląd produktu:
Sprzęgło bębna z kołem hamulcowym serii GBLZ stanowi czołowy element innowacji w inżynierii mechanicznej, łącząc tradycyjne konstrukcje sprzęgieł bębna z zaawansowaną technologią hamowania. Zaprojektowany, aby zapewnić zarówno wydajne przenoszenie momentu obrotowego, jak i precyzyjne możliwości hamowania w zastosowaniach przemysłowych, produkt ten jest idealnym wyborem dla środowisk, w których wymagania dotyczące bezpieczeństwa, wydajności i niezawodności są wyjątkowo wysokie.

Kluczowe cechy i zalety:

1. Wyjątkowe przenoszenie momentu obrotowego i kompensacja niewspółosiowości: Sprzęgło ma solidną konstrukcję z przekładnią bębnową i wewnętrznymi zębami, które zapewniają płynne przenoszenie momentu obrotowego pomiędzy wałami. Konstrukcja ta nie tylko wytrzymuje obciążenia o wysokim momencie obrotowym, ale także kompensuje niewspółosiowość kątową, promieniową i osiową, zmniejszając w ten sposób naprężenia mechaniczne i wydłużając żywotność sprzętu.

2. Zintegrowana funkcja precyzyjnego hamowania: Unikalną cechą tego produktu jest bezpośrednie zintegrowanie koła hamulcowego z mechanizmem sprzęgającym. Ta innowacyjna konstrukcja umożliwia kontrolowane zwalnianie lub zatrzymywanie – zarówno w przypadku stopniowego zwalniania podczas rutynowych operacji, jak i natychmiastowego zatrzymywania w sytuacjach awaryjnych – zapewniając precyzyjną kontrolę prędkości i znacznie zwiększając bezpieczeństwo.

3. Wysokiej jakości materiały i trwałość: Produkt wykonany z wysokiej jakości stali lub stali stopowej charakteryzuje się wyjątkową trwałością, odpornością na korozję i niezawodnością nawet w warunkach dużego obciążenia.

4. Wygodna instalacja i konserwacja: Dzięki modułowej i przyjaznej dla użytkownika konstrukcji sprzęgło bezproblemowo integruje się z istniejącymi systemami. Proces konserwacji jest prosty i wymaga minimalnych przestojów w celu kontroli, naprawy lub wymiany, co optymalizuje ogólną produktywność.

Kluczowe parametry techniczne:
Zgodnie z dokumentacją techniczną i arkuszami danych seria ta obejmuje różne modele, od GBLZ1 do GBLZ14. Kluczowe parametry obejmują:

Nominalny moment obrotowy (Tn): W zakresie od 0,63 kN·m (GBLZ1) do 125 kN·m (GBLZ14).
Dopuszczalna prędkość ([n]): Do 4000 obr./min (GBLZ1), w przypadku większych modeli — takich jak GBLZ14 — prędkość znamionowa 950 obr./min.
Średnica otworu (d1, d2, dZ): Obsługuje szeroki zakres rozmiarów, z maksymalną średnicą otworu stożkowego do 220 mm.
Średnica koła hamulca (D₀): Standardowe rozmiary obejmują 160 mm, 200 mm, 250 mm, 315 mm, 400 mm, 500 mm, 630 mm, 710 mm i 800 mm.
Masa koła hamulca i moment bezwładności: Na przykład koło hamulcowe o średnicy 160 mm ma masę 2,83 kg, a koło hamulcowe o średnicy 800 mm osiąga masę 203 kg.

Typy strukturalne:

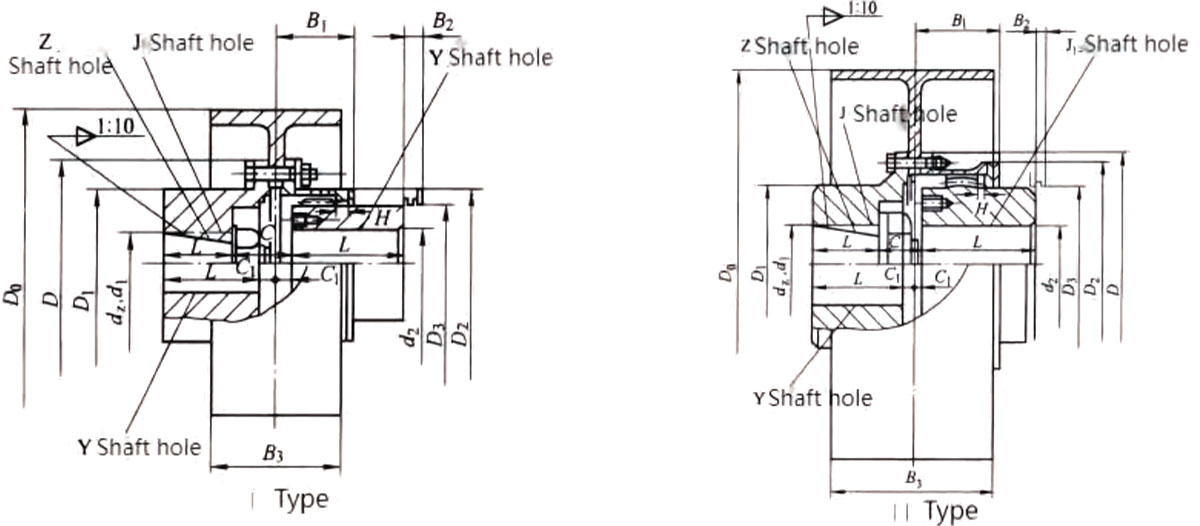

Ten produkt jest dostępny w dwóch podstawowych typach konstrukcyjnych (typ I i typ II), aby spełnić różne wymagania instalacyjne. W projekcie wymiar B₂ jest specjalnie oznaczony jako wolna przestrzeń wymagana do wymiany uszczelki.

Branże zastosowań:
Sprzęgło typu GBLZ, produkowane przez firmę MCC Heavy Industry Technology (Zhenjiang) Co., Ltd., jest szeroko stosowane w następujących gałęziach przemysłu:
- Urządzenia hutnicze i maszyny górnicze
- Sprzęt dźwigowy i portowy
- Sprzęt do uzdatniania wody i maszyny papiernicze
