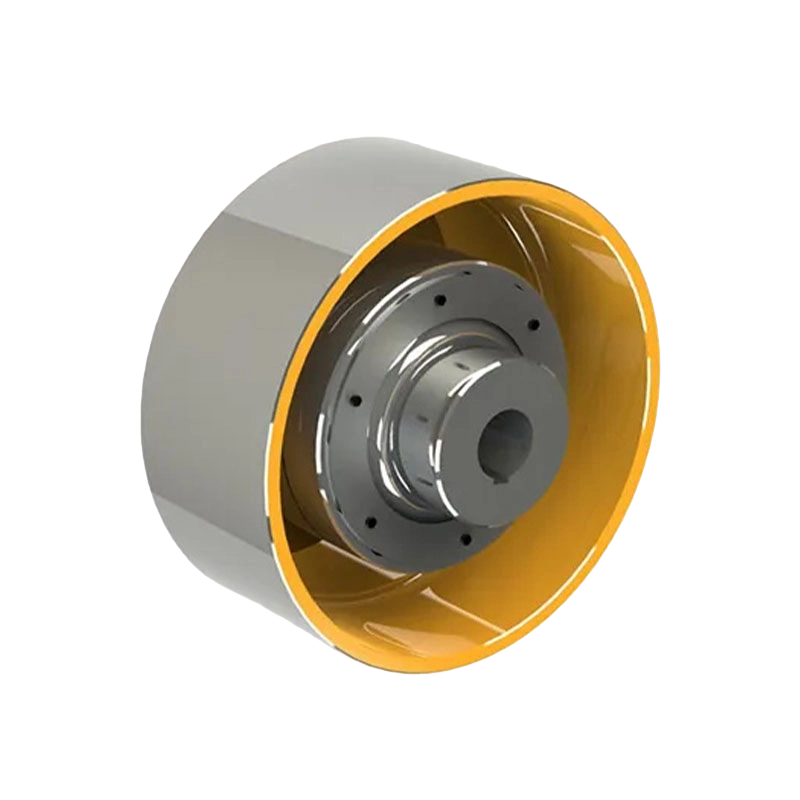

Sprzęgło elastyczne typu HCL z kołem hamulcowym (Q/YZ31002X-2018)

Name: Sprzęgło elastyczne typu HCL z kołem hamulcowym (Q/YZ31002X-2018)
Rating: 5 (99 reviews)

Elastyczne sprzęgło sworzniowe typu HCL z kołami hamulcowymi ściśle przestrzega normy technicznej Q/YZ31002X-2018. Jego podstawowa zaleta polega na sprytnym zintegrowaniu elastycznego przenoszenia mocy i funkcji hamowania, co znacznie poprawia wykorzystanie przestrzeni systemu i skuteczność reakcji hamowania. Produkt charakteryzuje się doskonałą zdolnością adaptacji do obciążenia, z szerokim zakresem nominalnego momentu obrotowego od 560 N·m do 35500 N·m i może obsługiwać dopuszczalne prędkości do 5600 obr/min, zapewniając stabilność dynamiczną w warunkach pracy o dużej intensywności. Dzięki zastosowaniu wysokiej jakości niemetalowych elementów elastycznych może nie tylko skutecznie kompensować promieniowe i osiowe przesunięcie osi, ale także absorbować obciążenie udarowe podczas pracy, szczególnie nadaje się do ciężkich połączeń przenoszenia mocy, które wymagają częstego hamowania lub rygorystycznych wymagań dotyczących bezpieczeństwa uruchamiania i zatrzymywania

Jako wiodący producent elastycznych sprzęgieł w kształcie śliwki i wysokiej klasy dostawca w branży, nasza fabryka elastycznych sprzęgieł w kształcie śliwki ma głębokie podstawy w produkcji różnych wysokowydajnych elementów przekładni, w tym elastycznych sprzęgieł HCL i śliwek. Sprzęgła typu HCL są szeroko stosowane w kluczowych dziedzinach przemysłu, takich jak dźwigi, hutnictwo, górnictwo i maszyny portowe, ze względu na ich doskonałe właściwości odprowadzania ciepła i trwałą obróbkę powierzchni kół hamulcowych.

Skontaktuj się z nami

Pobierz PDF

PRZEDV: Elastyczne sprzęgło sworzniowe typu TC (Q/YZ 320033-2018)
DALEJ: Elastyczne sprzęgło sworzniowe typu HC (Q/YZ31001X-2018)

Parametry produktu

Wyślij wiadomość

PARAMETRY TECHNICZNE

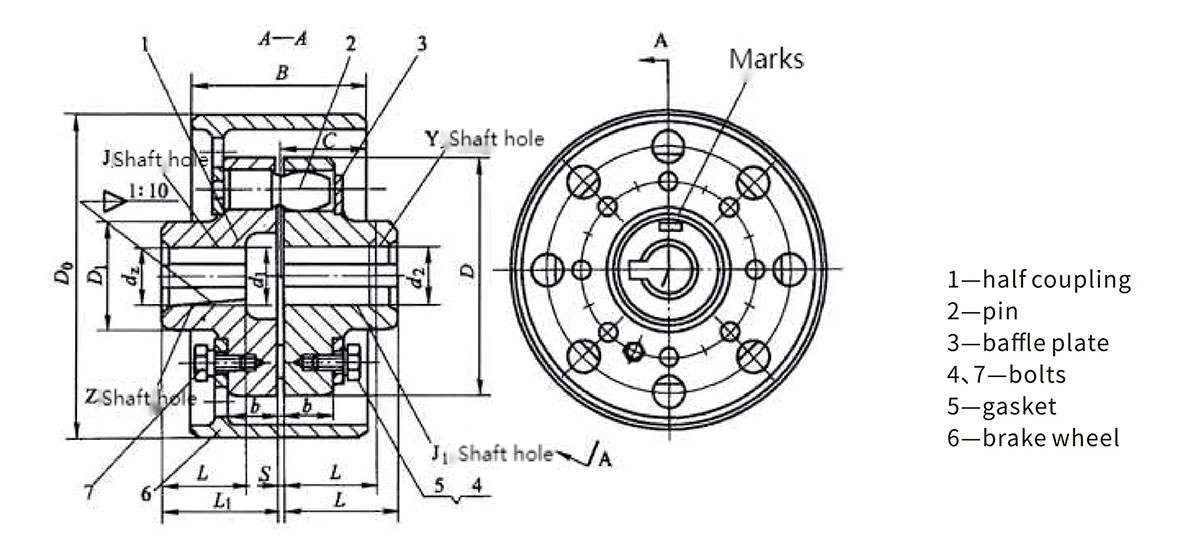

Podstawowe parametry i główne wymiary elastycznego sprzęgła sworzniowego typu HCL z kołem hamulcowym

Modelka	Nominalny moment obrotowy / N·m	Dopuszczalna prędkość [n]/r·min⁻¹	Średnica otworu wału	Długość otworu wału			D₀	D	D₁	B	b	S	C	Moment bezwładności I/kg·m²	Msza św m/kg
			d₁,d₂,d z	typu Y	Typ J, J₁, Z
HCL1	560	5600	20,22,24	52	38	52	200	118	55	85	28	2.5	42	0.055	11
			25,28	62	44	62
			30,32,35	82	60	82
HCL2	1250	3750	30,32,35,38					158	75		36		40	0.072	14
			40,42,45,48	112	84	112
HCL3	1250	2430	30,32,35,38	82	60	82	315	158		132			66	0.313	25
			40,42,45,48	112	84	112
HCL4	2500	2430	40,42,45,48,50,55,56					195	100		45	3		0.504	40
			60,63	142	107	142
HCL5	2500	1900	40,42,45,48,50,55,56	112	84	112	400			168			84	1.192	59
			60,63	142	107	142
HCL6	3150	1900	50,55,56	112	84	112		218	120					1.402	69
			60,63,65,70,71,75	142	107	142
HCL7	3150	1500	50,55,56	112	84	112	500			210			105	2.872	91
			60,63,65,70,71,75	142	107	142
HCL8	6300	1900	60,63,65,70,71,75				400	278	140	168	56	4	84	1.800	88
			80,85	172	132	172
HCL9	6300	1500	60,63,65,70,71,75	142	107	142	500			210			105	3.582	113
			80,85	172	132	172
HCL10	11200	1500	70,71,75	142	102	142		318	170					4.97	156
			80,85,90,95	172	132	172
			100 110	212	167	212
HCL11	11200	1220	70,71,75	142	102	142	630			265			132	9.392	187
			80,85,90,95	172	132	172
			100 110	212	167	212
HCL12	16000	1220	80,85,90,95	172	132	172		358	200			5		16.43	326
			100 110,120,125	212	167	212
HCL13	22400	1080	100 110,120,125				710	410	230	298	63		149	21.66	337
			130 140	252	202	252
HCL14	35500	1060	110,120,125	212	167	212		480	280		75	6		29.55	458
			130 140,150	252	202	252
			160 170 180	302	242	302
HCL15	35500	950	110,120,125	212	167	212	800			335			168	41.08	504
			130 140,150	252	202	252
			160 170 180	302	242	302

Uwaga: Moment bezwładności i masa są obliczane zgodnie z typem kombinacji otworów na wał J/Y i minimalną średnicą otworu na wał.

Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd.

Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. is located in a well-known ancient city, Zhenjiang. We are an enterprise integrating R & D, manufacturing, and sales. As a famous China Sprzęgło elastyczne typu HCL z kołem hamulcowym (Q/YZ31002X-2018) Manufacturers and Sprzęgło elastyczne typu HCL z kołem hamulcowym (Q/YZ31002X-2018) Suppliers, our products are widely used in metallurgical equipment, mining equipment, water equipment, lifting equipment, paper equipment, port equipment and other industries.
Naszymi głównymi produktami są sprzęgło zębate, sprzęgło z elastyczną tulejką, sprzęgło z elastyczną tuleją, sprzęgło z elastycznym trzpieniem, sprzęgło uniwersalne, sprzęgło oponowe, sprzęgło szczękowe, sprzęgło gwiazdowe, sprzęgło membranowe, sprzęgło bębnowe i sprzęgło siatkowe, sprzęgło Oldham, sprzęgło kołnierzowe, sprzęgło zaciskowe, sprzęgło łańcuchowe typu GL i sprzęgło zabezpieczające i tak dalej. Nasza firma zajmuje się także projektowaniem i produkcją różnego rodzaju sprzęgieł niestandardowych.
Nowy warsztat zajmuje powierzchnię około 16463,52m². warsztat ciężki 5500 m2, warsztat precyzyjny 4600m², biurowiec i sala gimnastyczna 2000 m2, jadalnia 500m², magazyn 1000m², drogi, zieleń, parkingi 3563 m2.
