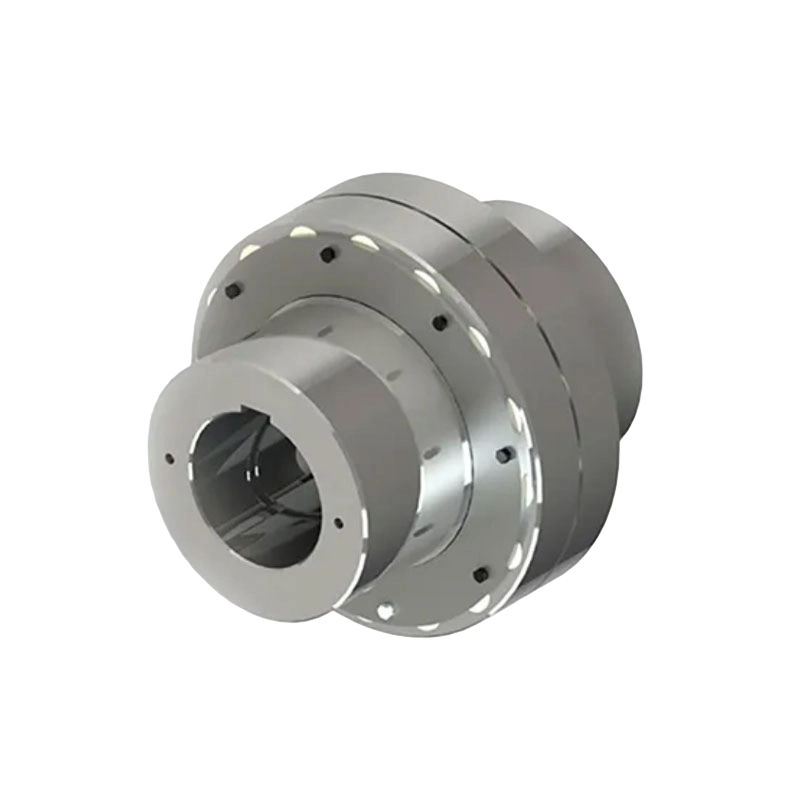

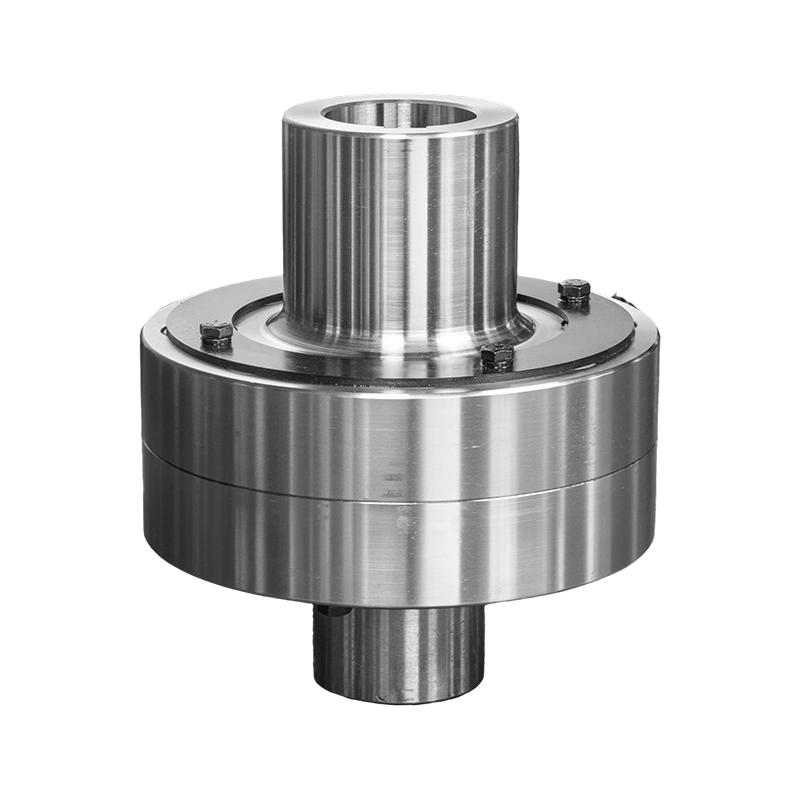

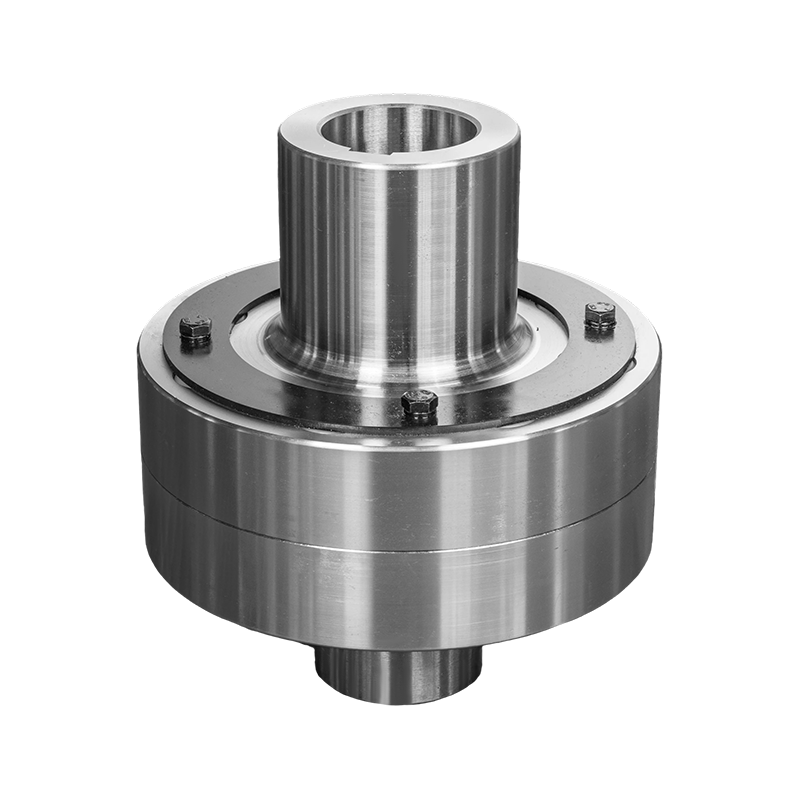

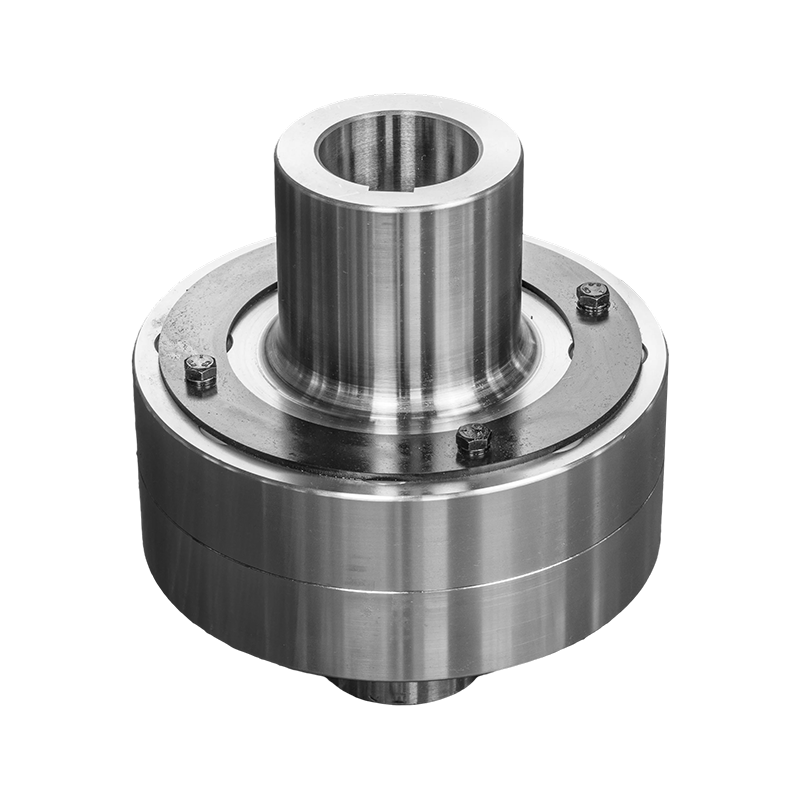

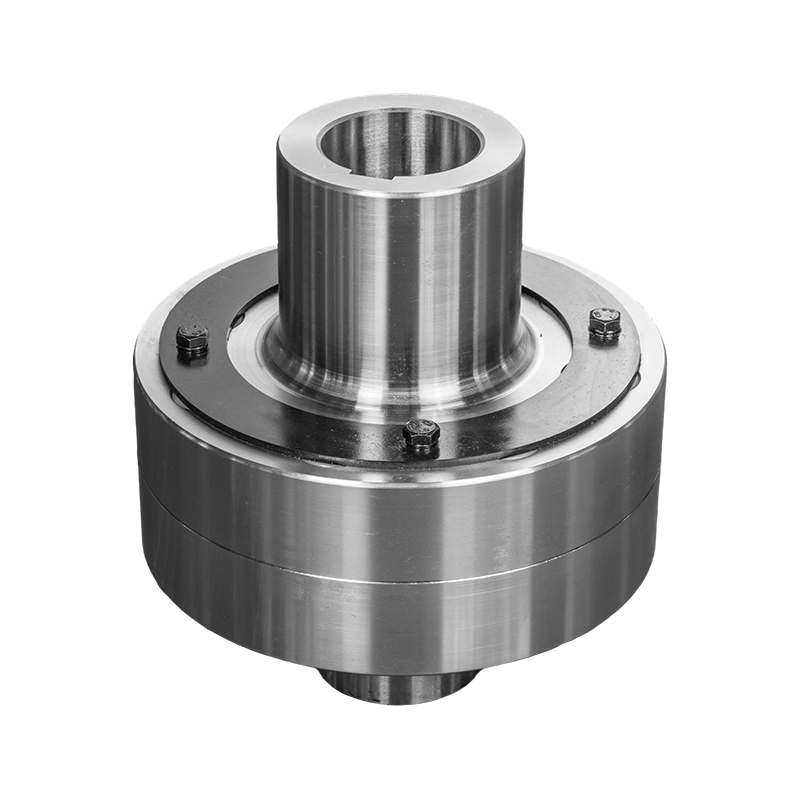

Elastyczne sprzęgło sworzniowe typu HC (Q/YZ31001X-2018)

Name: Elastyczne sprzęgło sworzniowe typu HC (Q/YZ31001X-2018)
Rating: 5 (99 reviews)

Elastyczne sprzęgło sworzniowe typu HC (Q/YZ31001X-2018) to wysokowydajne sprzęgło elastyczne, które wykorzystuje niemetalowe elementy elastyczne i zostało zaprojektowane ściśle zgodnie z normą Q/YZ31001X-2018. Jego podstawowa zaleta polega na zastosowaniu wysokiej jakości nylonu MC jako elastycznego materiału na sworzeń, który ma nie tylko wyjątkowo wysoką wytrzymałość i doskonałą odporność na zużycie, ale także doskonałą stabilność chemiczną, dzięki czemu jest szczególnie odpowiedni do trudnych, korozyjnych środowisk pracy. Sprzęgło ma precyzyjną konstrukcję, składającą się z półzłączy, sworzni kolumnowych, przegród, śrub i podkładek. Może dostosować się do szerokiego zakresu temperatur od -20 ℃ do 70 ℃, zapewniając stabilne i niezawodne przenoszenie mocy w różnych warunkach klimatycznych.

W praktycznych zastosowaniach przemysłowych elastyczne sprzęgło sworzniowe typu HC (Q/YZ31001X-2018) wykazuje niezwykle dużą elastyczność konfiguracji. Rodzaje otworów na wałach dwóch półzłączy można dowolnie łączyć w zależności od rzeczywistych wymagań sprzętowych, co znacznie upraszcza proces instalacji i dopasowywania. Zgodnie z różnymi specyfikacjami, nominalny zakres momentu obrotowego, jaki można przenosić, rozciąga się od 250 N · m do 180 000 N · m, a maksymalna dopuszczalna prędkość może osiągnąć 8500 obr./min, w pełni zaspokajając różne potrzeby energetyczne od lekkich maszyn po ciężki sprzęt przemysłowy. Dzięki doskonałej absorpcji wstrząsów i właściwościom buforującym oraz solidnej konstrukcji produkt ten jest szeroko stosowany w kluczowych dziedzinach przemysłu, takich jak metalurgia, górnictwo, papiernictwo, urządzenia dźwigowe i portowe. Jest to idealny wybór, aby poprawić wydajność operacyjną i bezpieczeństwo systemów mechanicznych

Skontaktuj się z nami

Pobierz PDF

PRZEDV: Sprzęgło elastyczne typu HCL z kołem hamulcowym (Q/YZ31002X-2018)
DALEJ: Brak następnego artykułu

Parametry produktu

Wyślij wiadomość

PARAMETRY TECHNICZNE

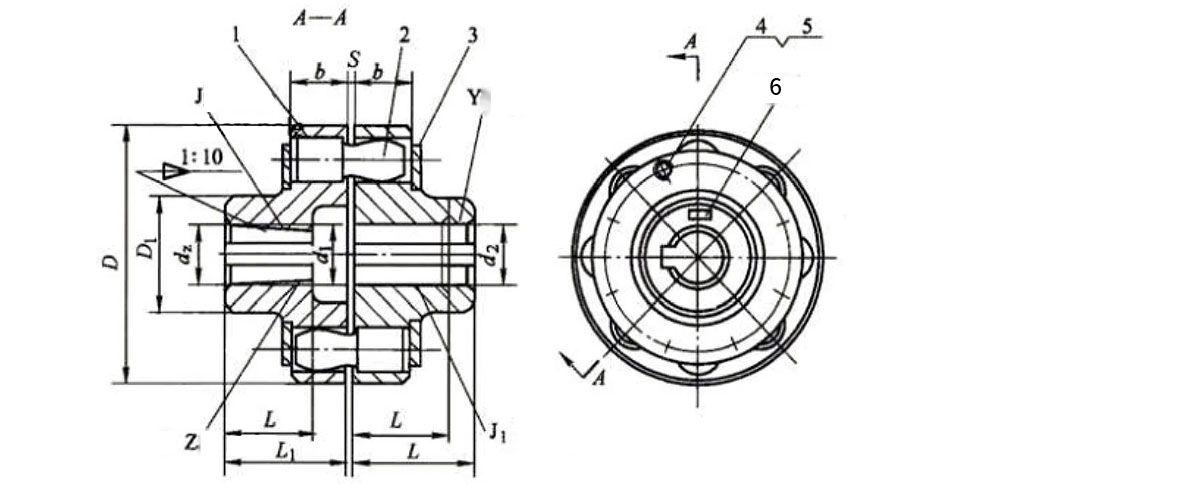

1-połówka 2-pinowy 3-przegroda 4-śruba 5-uszczelka 6-znaków

Podstawowe parametry i główne wymiary elastycznego sprzęgła sworzniowego typu HC

Wpisz	Nominalny moment obrotowy N·m	Dopuszczalna prędkość [n]/r.min⁻¹	Średnica otworu wału d₁,d₂,d z	Długość otworu wału			D	D₁	S	b	Moment bezwładności I/kg·m²	Msza św m/kg
				Y	J, J, Z
				L	L₁	L
HC1	250	8500	12,14	32	27		90	40	2.5	20	0.002	2
			16,18,19	42	30	42
			20,22,24	52	38	52
HC2	560	6300	20,22,24				118	55		28	0.009	5
			25,28	62	44	62
			30,32,35	82	60	82
HC3	1250	4750	30,32,35,38				158	75		36	0.026	8
			40,42,45,48	112	84	112
HC4	2500	3850	40,42,45,48,50,55,56				195	100	3	45	0.109	22
			60,63	142	107	142
HC5	3150	3450	50,55,56,60,63,65,70,71,75				218	120			0.191	30
HC6	6300	2720	60,63,65,70,71,75,80				278	140	4	56	0.543	53
			85	172	107	172
HC7	11200	2360	70,71,75	142	107	142	318	170			1.314	98
			80,85,90,95	172	132	172
			100 110	212	167	212
HC8	16000	2120	80,85,90,95,100 110 120 125				358	200	5		2.023	119
HC9	22400	1850	100 110,120,125				410	230		65	4.386	197
			130 140	252	202	252
HC10	35500	1600	110,120,125	212	167	212	480	280	6	75	9.76	322
			130 140,150	252	202	252
			160 170 180	302	242	302
HC11	50000	1400	130 140,150	252	202	252	540	340	6		20.05	520
			160 170 180	302	242	302
			190 200 220	352	282	352
HC12	80000	1220	160 170 180	302	242	302	630	400	7	90	37.71	714
			190 200 220	352	282	352
			240 250 260	410	330	-
HC13	125000	1060	190 200 220	352	282	352	710	465	8	100	71.37	1057
			240 250 260	410	330	-
			280 300	470	380	-
HC14	180000	950	240 250 260	410	330	-	800	530	8	110	170.6	1956
			280 300,320	470	380	-
			340	550	450	-

Uwaga: Moment bezwładności i masa są obliczane zgodnie z typem kombinacji otworów na wał J/Y i minimalną średnicą otworu na wał.
