Elastyczne sprzęgło sworzniowe typu TC (Q/YZ 320033-2018)

Name: Elastyczne sprzęgło sworzniowe typu TC (Q/YZ 320033-2018)
Rating: 5 (99 reviews)

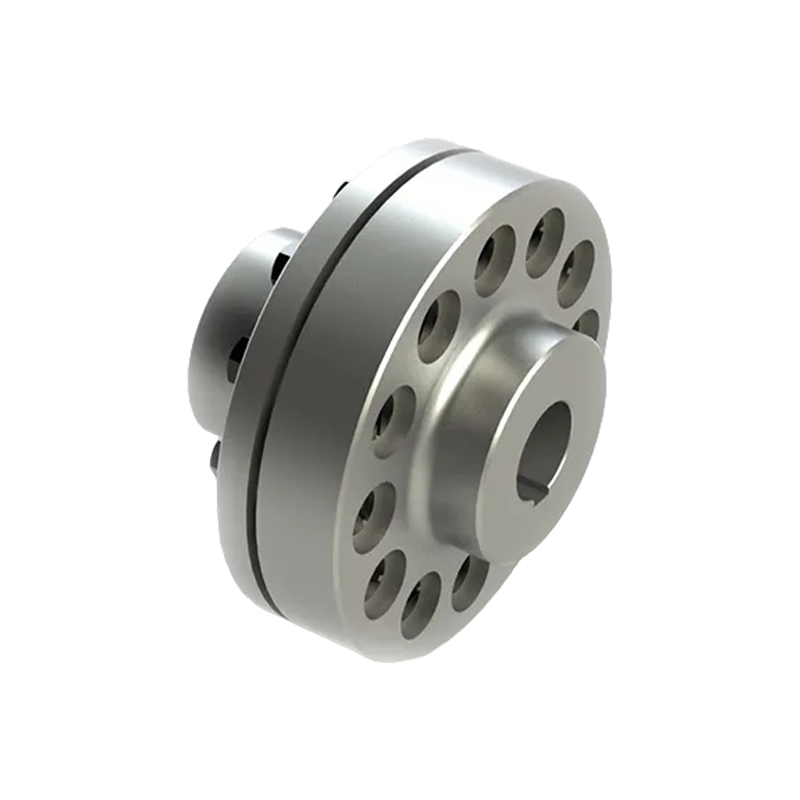

Złącze sworzniowe kolumny elastycznej typu TC (Q/YZ 320033-2018) to wysokowydajny, elastyczny komponent, który wykorzystuje odkształcenie elastycznej tulei w celu uzyskania przeniesienia mocy. Jego podstawowa zaleta polega na precyzyjnej konstrukcji szczeliny pomiędzy zewnętrznym okręgiem elastycznej tulei a otworem kołnierza, co zapewnia sprzęgłu doskonałą zdolność kompensacji przemieszczenia, skutecznie równoważąc względne przesunięcie pomiędzy dwoma wałami i pochłaniając obciążenie udarowe podczas pracy. Ma doskonałą zdolność adaptacji do środowiska i może utrzymać stabilną wydajność fizyczną w szerokim zakresie temperatur od -30 ℃ do 80 ℃. Jego konstrukcja jest prosta, niezawodna i nie wymaga smarowania, co czyni go idealnym wyborem do osiągnięcia amortyzacji i redukcji hałasu w małych i średnich układach przenoszenia momentu obrotowego.

Skontaktuj się z nami

Pobierz PDF

PRZEDV: Sprzęgło sworzniowe typu TCL z elastyczną tuleją koła hamulcowego (Q/YZ32004X-2018)
DALEJ: Sprzęgło elastyczne typu HCL z kołem hamulcowym (Q/YZ31002X-2018)

Parametry produktu

Wyślij wiadomość

PARAMETRY TECHNICZNE

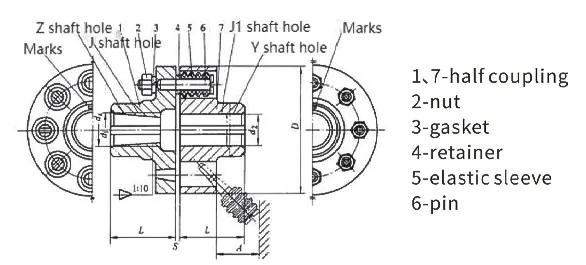

Podstawowe parametry i główne wymiary sprzęgła elastycznego typu TC ze sworzniem tulejowym

Modelka	Nominalny Moment obrotowy T _n /N·m	Dopuszczalne Prędkość [n]/r.min⁻¹	Otwór wału Średnica d₁, d₂, d z	L	D	S	A	Msza św m/kg	Msza św Moment Bezwładność I/kg·m²
TC1	16	8800	10,11	25	71	3	18	0.818	0.00047
			12,14
TC2	25	7600	12,14	35	80			1.195	0.00084
			16,18,19
TC3	63	6300	16,18,19	38	95	4	35	2.195	0.0023
			20,22
TC4	100	5700	20,22,24	40	106			3.2	0.0037
			25,28
TC5	224	4600	25,28	50	128	5	45	6.052	0.012
			30,32,35
TC6	355	3800	32,35,38	55	158			9.568	0.028
			40,42
TC7	560	3600	40,42,45,48	65	188			15.7	0.055
TC8	1120	3000	45,48,50,55,56	70	224	6	65	24	0.134
			60,63
TC9	1600	2850	50,55,56	80	248			31	0.213
			60,63,65,70,71
TC10	3150	2300	63,65,70,71,75	100	315	8	80	61.4	0.66
			80,85,90,95
TC11	6300	1800	80,85,90,95	115	400	10	100	120.7	2.12
			100 110
TC12	12500	1450	100 110,120,125	135	475	12	130	210.34	5.39
			130
TC13	22400	1150	120 125	160	600	14	180	419.36	17.58
			130 140 150
			160.170
