Sprzęgło przekładni bębnowej GA (Q/YG12006X-2018)

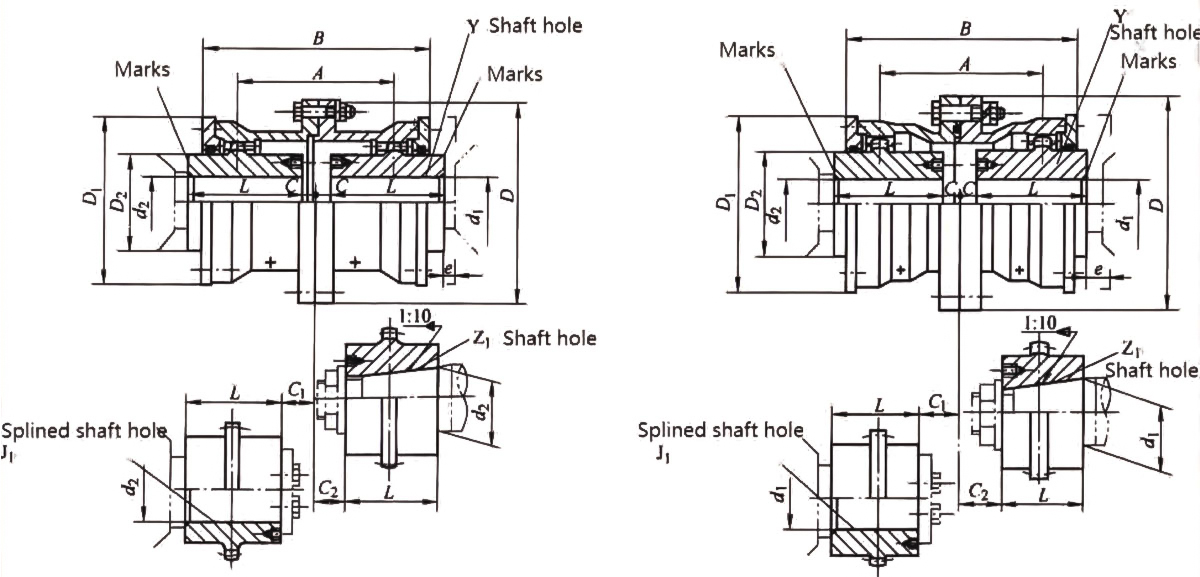

Struktura produktu i zasada działania:

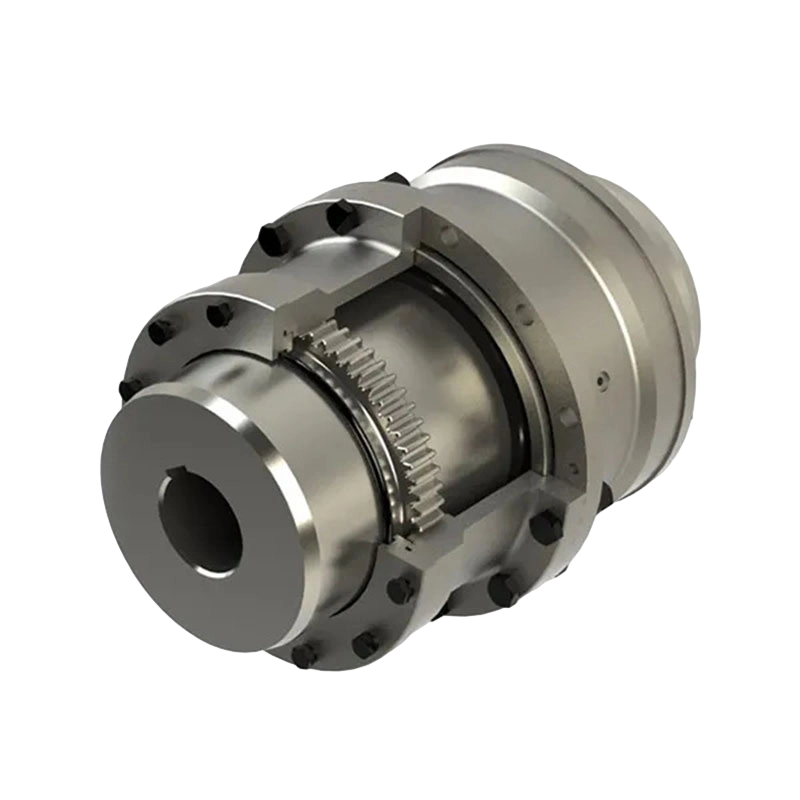

Sprzęgło to składa się głównie z dwóch piast zębatych z zębami zewnętrznymi i elementu elastycznej tulei w kształcie bębna z zębami wewnętrznymi. Piasty są zwykle montowane na wałach sprzętu napędzającego i napędzanego, podczas gdy element bębna ściśle przylega między nimi; moment obrotowy jest efektywnie przenoszony poprzez precyzyjne zazębienie wewnętrznych i zewnętrznych zębów przekładni. Unikalna konstrukcja zębów w kształcie bębna jest kluczem do uzyskania elastycznego połączenia, pozwalającego na pewien stopień niewspółosiowości pomiędzy połączonymi wałami.

Podstawowe zalety wydajności:

1. Wysoki moment obrotowy:
Zaprojektowane z precyzją, sprzęgło serii GA jest w stanie wytrzymać ekstremalnie wysokie obciążenia momentem obrotowym, dzięki czemu idealnie nadaje się do ciężkich zastosowań przemysłowych.

2. Kompleksowa kompensacja niewspółosiowości:
Elastyczny element bębna sprzęgła kompensuje niewspółosiowość kątową, promieniową i osiową pomiędzy wałami. Ta elastyczność skutecznie zmniejsza naprężenia mechaniczne sprzętu, znacznie wydłużając żywotność łożysk i innych krytycznych komponentów.

3. Solidna i trwała konstrukcja:
Wykonany z wysokiej jakości materiałów – takich jak stal czy żeliwo sferoidalne – produkt wykazuje wyjątkową odporność na duże obciążenia udarowe i utrzymuje stabilną pracę w trudnych warunkach przemysłowych charakteryzujących się wysokimi temperaturami lub warunkami korozyjnymi.

4. Wydajna, bezluzowa praca:
Precyzyjne zazębienie zębów przekładni zapewnia bezluzowe połączenie, gwarantując płynne i efektywne przenoszenie mocy bez konieczności stosowania dodatkowych elementów regulacyjnych.

5. Łatwość instalacji i konserwacji:
Dzięki prostej konstrukcji i minimalnej liczbie ruchomych części sprzęgło jest niezwykle łatwe w montażu i konserwacji, co pomaga zminimalizować przestoje sprzętu i obniżyć koszty operacyjne.

Kluczowe dane techniczne:
Sprzęgło serii GA jest dostępne w szerokiej gamie modeli — od GA1 do GA30 — w celu dostosowania do różnych średnic wałów i wymagań dotyczących momentu obrotowego:

1. Zakres momentu obrotowego:
Nominalny moment obrotowy obejmuje szerokie spektrum, od 800 N·m (GA1) do 3 500 000 N·m (GA30).

2. Zwiększony moment obrotowy:
Gdy powierzchnie zębów przekładni są poddawane azotowaniu lub utwardzaniu powierzchniowemu, nominalny moment obrotowy można zwiększyć o współczynnik 1,3 w stosunku do specyfikacji standardowych, co dodatkowo zwiększa nośność.

3. Wydajność prędkości:
Mniejsze modele (takie jak GA1) charakteryzują się dopuszczalną prędkością obrotową do 7100 obr./min, wykazując się wyjątkową stabilnością przy dużych prędkościach.

4. Zgodność wymiarowa:
Maksymalna średnica otworu (dz) sięga 220 mm, co pozwala na kompatybilność z wymiarami wałów szerokiej gamy maszyn przemysłowych.

Szerokie obszary zastosowań:
Dzięki wyjątkowej niezawodności i możliwościom kompensacji sprzęgło to jest szeroko stosowane w następujących gałęziach przemysłu:

Górnictwo i wydobywanie:
Stosowany w maszynach o dużej wytrzymałości, takich jak systemy przenośników i kruszarki, które wiążą się z wysokimi momentami obrotowymi i niewspółosiowością wałów.

Przemysł stalowy:
Nadaje się do urządzeń wymagających stabilnego przenoszenia momentu obrotowego, takich jak walcownie stali i piece obrotowe.

Masa celulozowa i papier:
Zapewnia niezawodne przenoszenie mocy w wymagających warunkach pracy występujących w maszynach, takich jak maszyny papiernicze i rozwłókniacze.

Inżynieria morska i offshore:
Często stosowany w układach napędowych statków, sterach strumieniowych i maszynach pokładowych, gdzie utrzymuje wyjątkową wydajność nawet w trudnych warunkach morskich.
