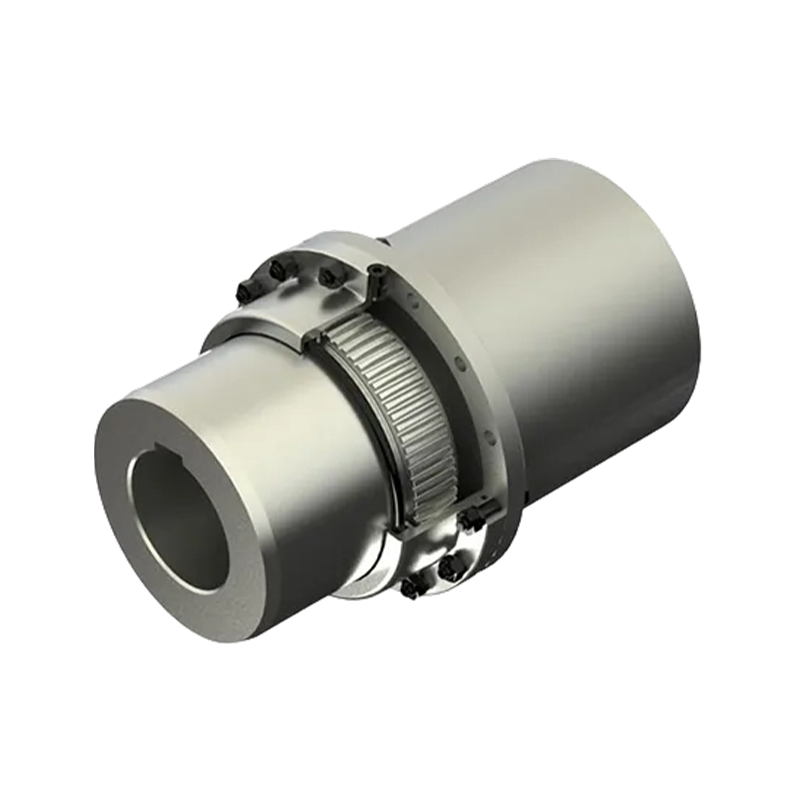

GBZ Podłączony do sprzęgła przekładni bębna wału pośredniego (Q/YG 11002X-2018)

Name: GBZ Podłączony do sprzęgła przekładni bębna wału pośredniego (Q/YG 11002X-2018)
Rating: 5 (99 reviews)

Przegląd rdzenia produktu:

Sprzęgło bębna-przekładni serii GB jest kluczowym elementem przemysłowych systemów przekładniowych. Pełniąc funkcję precyzyjnego ogniwa łączącego wały obrotowe, zapewnia płynne przenoszenie momentu obrotowego i ruchu obrotowego pomiędzy układami mechanicznymi. Produkt ten, wyprodukowany w ścisłej zgodności z normą Q/YG11001X-2018, wykorzystuje zaawansowaną technologię precyzyjnego cięcia kół zębatych i solidne komponenty mechaniczne. Zapewnia wysoce wydajne i stabilne przenoszenie mocy — nawet przy dużych obciążeniach, w środowisku wibracji i w zmiennych warunkach pracy.

Wyjątkowe cechy produktu:

1. Projekt inżynieryjny o wysokiej precyzji: W swej istocie sprzęgło to wykorzystuje precyzyjnie obrobiony mechanizm przekładni bębnowej. Dzięki zoptymalizowanej geometrii przekładni nie tylko zwiększa zdolność przenoszenia momentu obrotowego, ale także znacznie zmniejsza zużycie podczas pracy.

2. Znakomite możliwości wyrównywania i kompensacji: Konstrukcja konstrukcyjna charakteryzuje się wyjątkową elastycznością, umożliwiając skuteczną kompensację odchyleń niewspółosiowości pomiędzy wałami. Ta cecha nie tylko znacznie zmniejsza naprężenia elementów mechanicznych, ale także zwiększa niezawodność działania całego systemu przekładni, dzięki czemu jest on szczególnie odpowiedni do stosowania w trudnych warunkach lub zastosowaniach przemysłowych o niezwykle rygorystycznych wymaganiach dotyczących zestrojenia.

3. Solidna i trwała konstrukcja przemysłowa: Dzięki zastosowaniu wysokiej jakości materiałów w połączeniu z rygorystycznymi procesami produkcyjnymi produkt zapewnia długą żywotność w warunkach dużych obciążeń. Minimalizuje to potrzebę częstych wymian, zmniejszając w ten sposób długoterminowe koszty operacyjne dla przedsiębiorstw.

4. Wygodna instalacja i konserwacja: W projekcie produktu priorytetem jest wydajność operacyjna na miejscu, ułatwiająca szybki montaż i demontaż. Ta funkcja ułatwiająca konserwację znacznie skraca przestoje podczas serwisowania sprzętu, pomagając firmom maksymalizować produktywność.

Podstawowe dane techniczne:

Sprzęgła serii GB obejmują szeroką gamę modeli — od GB1 do GB25 — zdolnych sprostać różnorodnym wymaganiom zastosowań, począwszy od drobnego sprzętu precyzyjnego po bardzo ciężkie maszyny przemysłowe:

1. Nominalny moment obrotowy (Tn): Obejmuje niezwykle szeroki zakres, począwszy od 0,63 kN·m i może przenosić duże obciążenia momentem obrotowym do 5600 kN·m.

2. Dopuszczalna prędkość ([n]): Obsługuje różne warunki pracy — od zastosowań o dużej prędkości do niskiej prędkości — z zakresem prędkości obrotowej od 420 obr./min do 6500 obr./min.

3. Kompatybilność otworu: Średnica otworu (d1, d2) mieści się w zakresie od 16 mm do 1040 mm, natomiast długość otworu (L) mieści się w przedziale od 45 mm do 900 mm.

4. Wymiary fizyczne: Masa jednostki waha się od lekkich 3,5 kg do ciężkich 22 381 kg, przy objętości napełnienia smarem wahającej się od 31 ml do 23 000 ml.

Typowe obszary zastosowań

Dzięki wyjątkowej wydajności i solidnej konstrukcji produkt ten jest szeroko stosowany w wielu sektorach przemysłu ciężkiego, w tym:

1. Sprzęt metalurgiczny i górniczy: Napędy walcowni, kruszarki i wyciągi kopalniane.

2. Maszyny do podnoszenia i transportu: Żurawie wielkogabarytowe, sprzęt do obsługi portów i systemy transportu materiałów.

3. Ogólny ciężki sprzęt: Maszyny papiernicze, sprzęt do inżynierii hydraulicznej oraz różne wielkogabarytowe pompy przemysłowe i systemy sprężarek.

Skontaktuj się z nami

Pobierz PDF

PRZEDV: GBD Sprzęgło zębate bębna przedłużającego wał silnika (Q/YG 11003X-2018)
DALEJ: GB Sprzęgło przekładni bębnowej (Q/YG11001X-2018)

Parametry produktu

Wyślij wiadomość

PARAMETRY TECHNICZNE

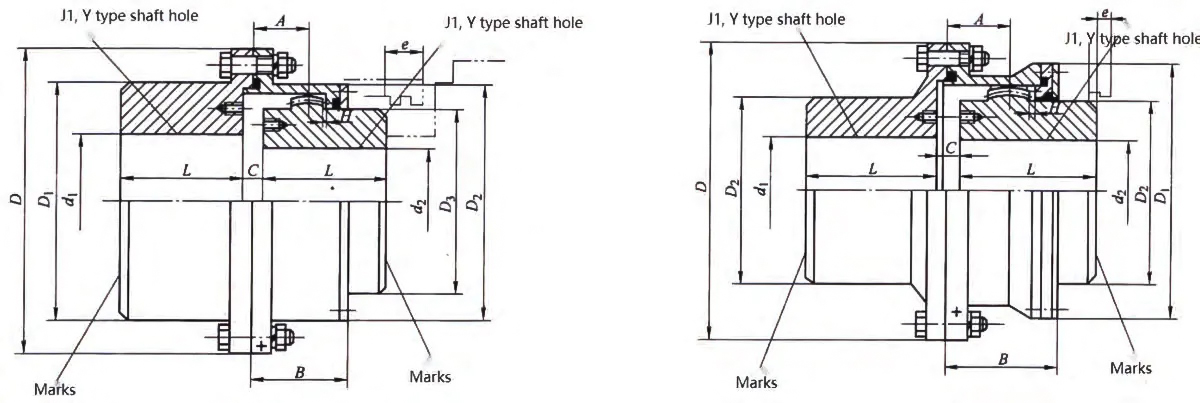

Sprzęgło bębnowe typu GBZl~GBZ13	Sprzęgło bębnowe typu GBZ14~GBZ25

Sprzęgło bębnowe typu GBZ z podstawowymi parametrami wału pośredniego i głównymi wymiarami

Wpisz	Nominalny moment obrotowy Tn/KN·m	Dopuszczalne prędkość [n]/r.min⁻¹	Otwór na wał średnica		Otwór na wał długość	D	D₁	D₂	D₃	C	H	A	B	e	Moment bezwładność /kg·m²	Ilość smar /ml	Msza św /kg
			d₁	d₂	L	D	D₁	D₂	D₃	C	H	A	B	e
			mm
GBZ1	0.63	6500	16-50	16-35	45	103	71	71	50	8	2	18	38	38	0.004	31	3.5
GBZ2	1.00	6000	20-60	20-45	50	115	83	83	60	8	2	21	44	42	0.007	42	5.3
GBZ3	1.6	5600	22-70	22-56	63	127	95	95	75	8	2	22	45	42	0.011	42	7.8
GBZ4	2.8	5100	38-80	38-65	71	149	116	116	90	8	2	24.5	49	42	0.023	53	12
GBZ5	4.5	4600	40-90	40-75	80	167	134	134	105	10	2.5	27.5	54	42	0.044	77	18.1
GBZ6	6.3	4300	45-105	45-90	90	187	153	153	125	10	2.5	28	55	42	0.08	91	25
GBZ7	8.0	4000	50-115	50-105	100	204	170	170	140	10	2.5	30	59	42	0.13	108	36
GBZ8	11.20	3700	55-125	55-115	112	230	186	186	155	12	3.0	33.5	71	47	0.215	161	46.1
GBZ9	18.00	3350	60-150	60-135	125	256	212	212	180	12	3.0	34.5	73	47	0.415	184	71.8
GBZ10	25.00	3000	65-150	65-150	140	287	239	239	200	14	3.5	39	82	47	0.67	276	91.1
GBZ11	36.1	2700	110-175	110-175	170	325	250	276	235	14	3.5	40.5	85	47	1.223	322	137
GBZ12	56	2450	130-200	130-200	190	362	286	313	270	16	4.0	44.5	95	49	2.39	404	212.8
GBZ13	80	2200	150-225	150-225	200	412	322	350	300	18	4.5	49	104	49	3.93	585	272.3
GBZ14	125	2000	170-250	170-250	235	462	420	335	－	22	5.5	86	148	63	7.67	1600	438
GBZ15	195	1800	190-285	190-285	260	512	465	380	－	22	5.5	91	158	63	12.425	2100	566
GBZ16	265	1600	220-320	220-320	285	580	522	430	－	28	7.0	104.5	177	67	21.2	2500	751
GBZ17	383	1400	250-365	250-365	315	644	582	490	－	28	7.0	99	182	67	38.825	2700	1110
GBZ18	550	1210	280-400	280-400	355	726	658	540	－	28	8.0	111	215	75	69.5	3900	1580
GBZ19	800	1050	300-470	300-470	400	818	748	630	－	32	9	116	220	75	122.5	5000	2115
GBZ20	1120	910	360-540	360-540	450	928	838	720	－	32	10.5	123.5	235	75	240	6200	3223
GBZ21	1550	800	400-600	400-600	500	1022	928	810	－	40	11.5	127.5	245	75	435	7000	4780
GBZ22	2000	700	450-680	450-680	560	1134	1036	915	－	40	13.0	131	255	75	701.25	8700	6069
GBZ23	2800	610	530-770	530-770	710	1282	1178	1030	－	50	14.5	149.5	290	80	1415.75	15000	9633
GBZ24	4000	500	560-850	560-850	800	1428	1322	1175	－	50	16.5	158.5	305	80	2682.75	18000	14465
GBZ25	5600	420	670-1040	670-1040	900	1644	1538	1390	－	50	19.0	162.5	310	80	5836.5	23000	22381
