GCJ Podłączony do sprzęgła przekładni bębna wału pośredniego (Q/YG 13015X-2018)

Przegląd produktu:

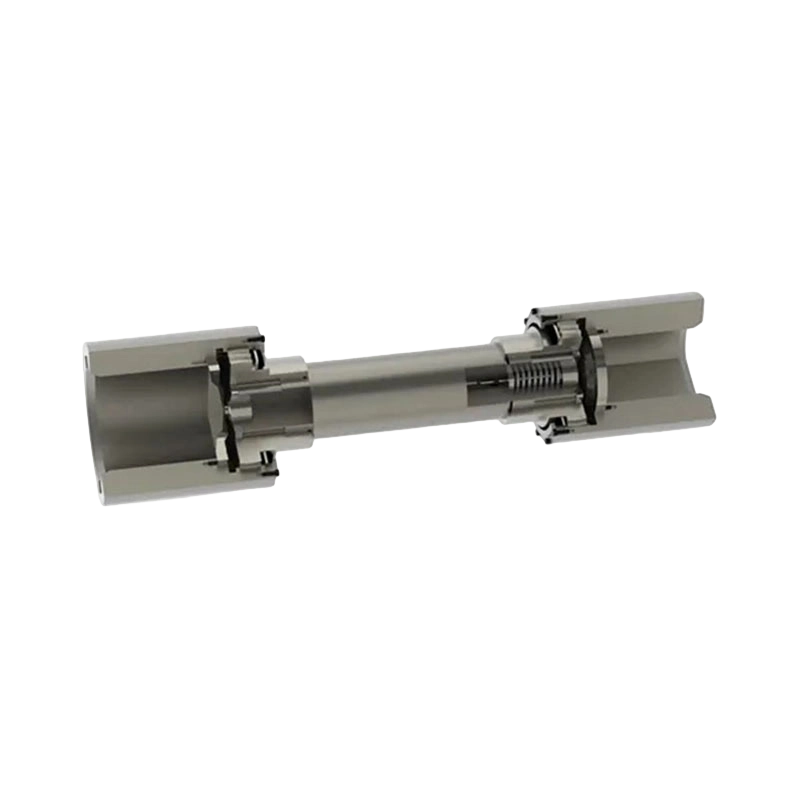

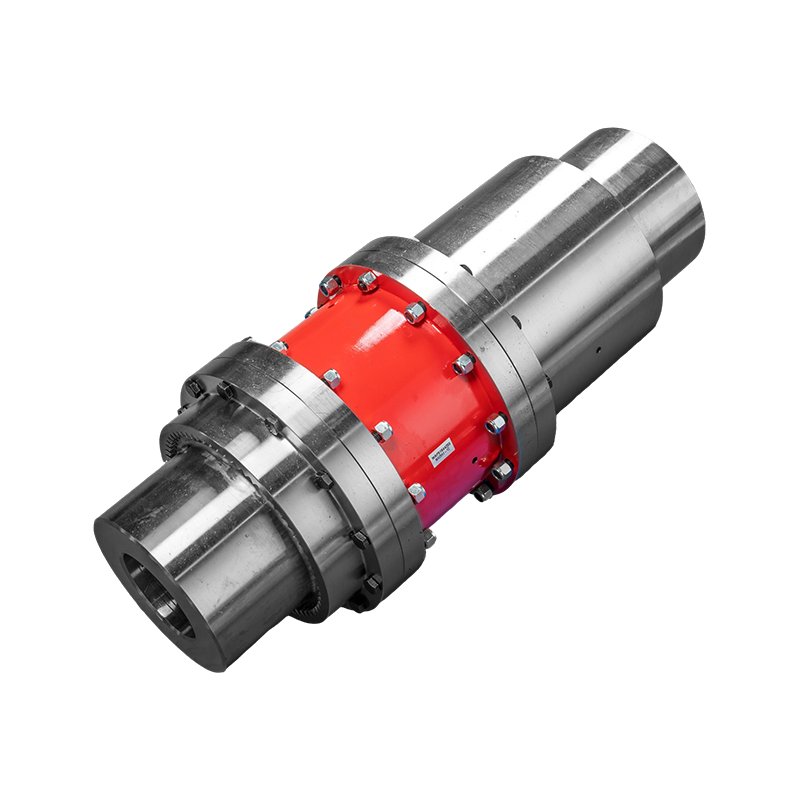

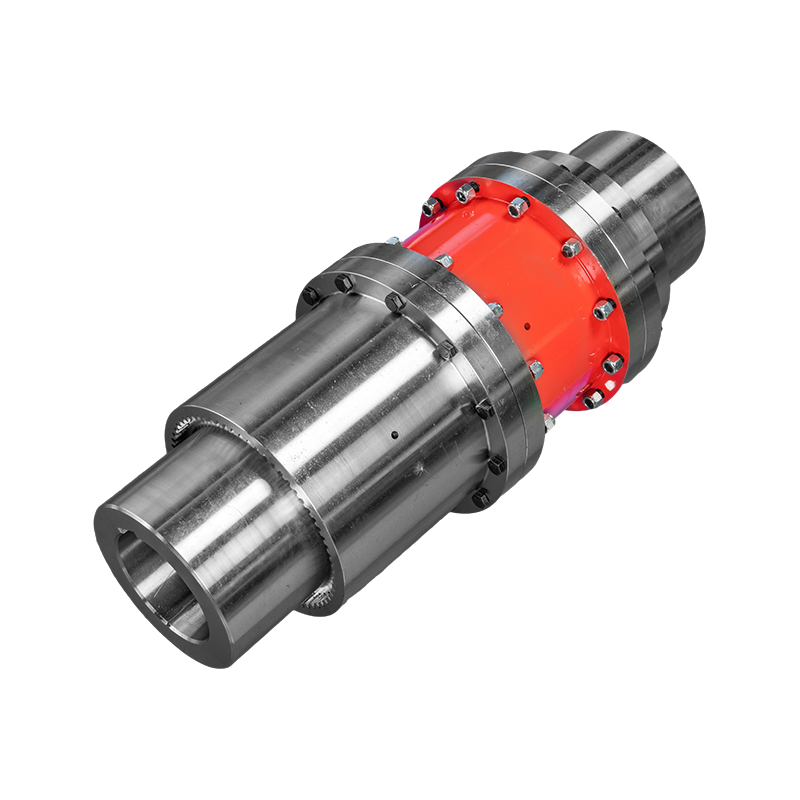

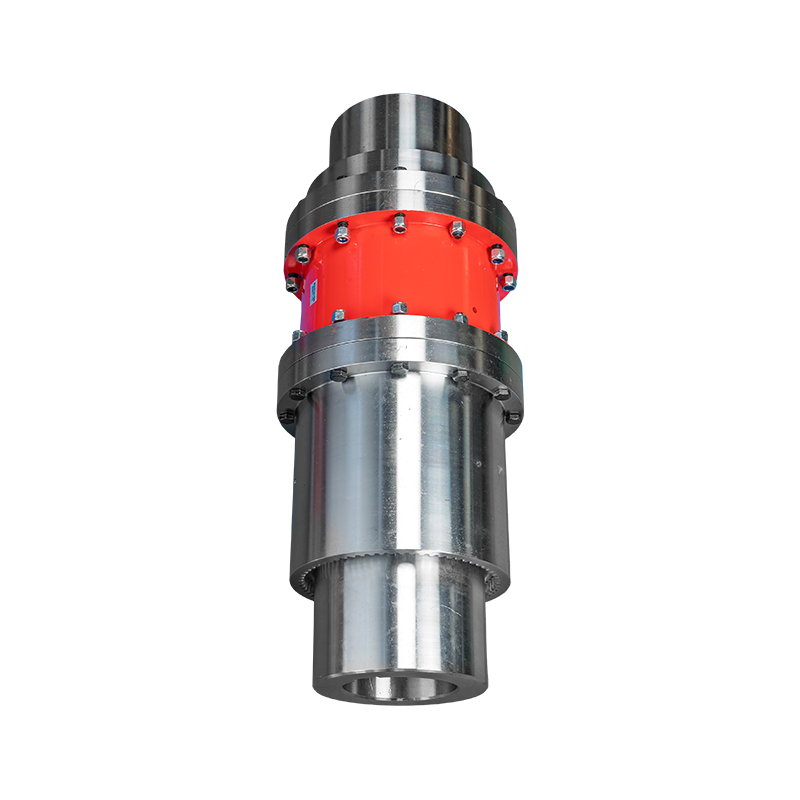

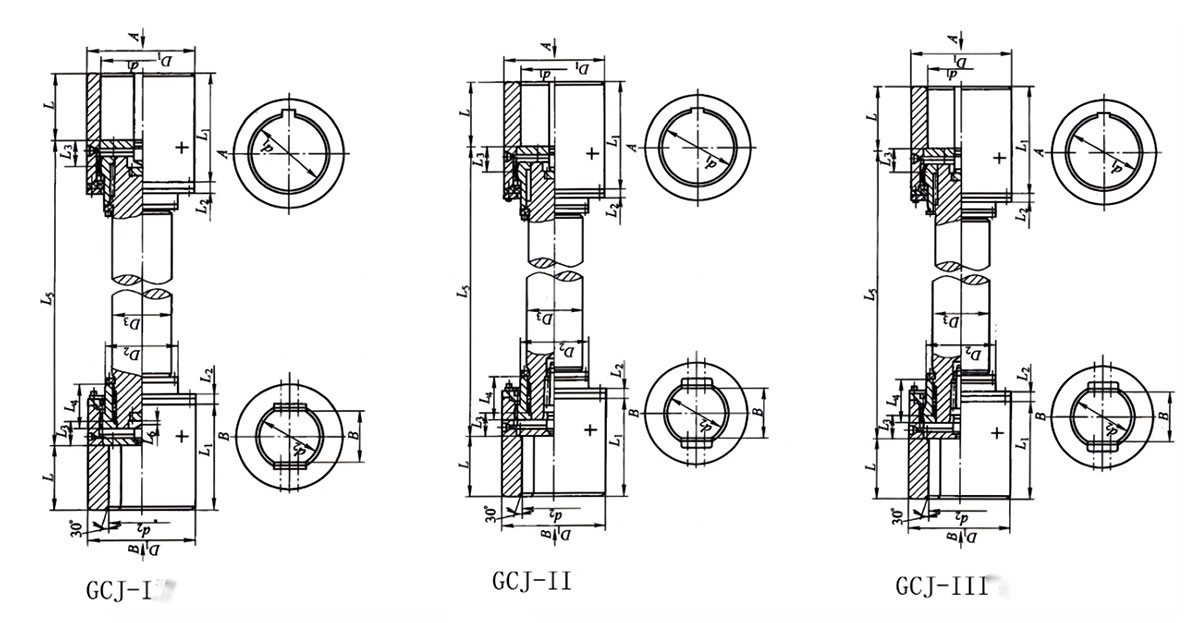

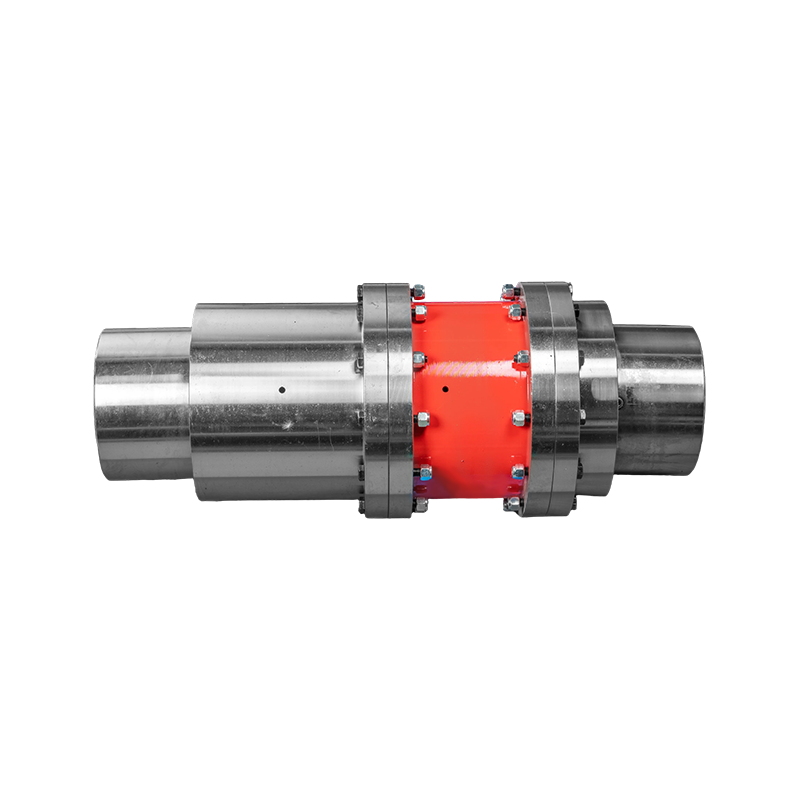

Sprzęgło zębate koronowe typu GCJ z wałem pośrednim (nr normy: Q/YG 13015X-2018) to precyzyjny element mechaniczny zaprojektowany specjalnie do przenoszenia mocy na średnie i duże odległości. Sklasyfikowane jako sprzęgło elastyczne bez elementów elastycznych, zawiera konstrukcję „wału pośredniego” pomiędzy dwiema połówkami sprzęgła z zębami koronowymi. Konstrukcja ta skutecznie rozwiązuje wyzwania związane z przenoszeniem momentu obrotowego i kompensacją przemieszczenia w połączeniach wałów na duże odległości, zapewniając ciągłą i stabilną pracę urządzeń przemysłowych w złożonych warunkach pracy.

Podstawowy projekt i zalety techniczne:

1. Doskonała kompensacja przemieszczenia: u podstaw leży skrupulatnie zaprojektowana struktura zęba z koroną, charakteryzująca się precyzyjnym zazębieniem pomiędzy zębami wewnętrznymi i zewnętrznymi. Konstrukcja ta nie tylko zapewnia wyjątkową nośność, ale także skutecznie kompensuje niewspółosiowość kątową, promieniową i osiową spowodowaną błędami montażowymi lub wahaniami operacyjnymi, minimalizując w ten sposób wpływ naprężeń na połączone łożyska i sprzęt.

2. Zoptymalizowany do transmisji na duże odległości: W przeciwieństwie do standardowych sprzęgieł, model GCJ wykorzystuje połączenie pośrednie, dzięki czemu jest szczególnie odpowiedni do zastosowań wymagających znacznej rozpiętości pomiędzy końcami wałów i oferuje większą elastyczność układu.

3. Konstrukcja amortyzująca i zwiększająca stabilność: pomiędzy piastami umieszczone są wysokowydajne elementy amortyzujące, które skutecznie absorbują wstrząsy mechaniczne i tłumią wibracje podczas pracy. To znacznie poprawia stabilność systemu i chroni precyzyjne silniki lub reduktory.

4. Materiały i produkcja o wysokiej wytrzymałości: Produkt wykonany z wysokiej jakości stali lub stali stopowej charakteryzuje się doskonałą odpornością na zmęczenie i korozję, jest w stanie wytrzymać duże obciążenia i trudne warunki przemysłowe (takie jak wysokie temperatury, wysoka wilgotność lub zapylenie).

5. Konstrukcja modułowa przyjazna w konserwacji: Dzięki racjonalnej konstrukcji przemysłowej sprzęgło umożliwia szybki demontaż i montaż, ułatwiając rutynowe kontrole, smarowanie i wymianę części, znacznie redukując w ten sposób przestoje i koszty konserwacji dla przedsiębiorstw.
