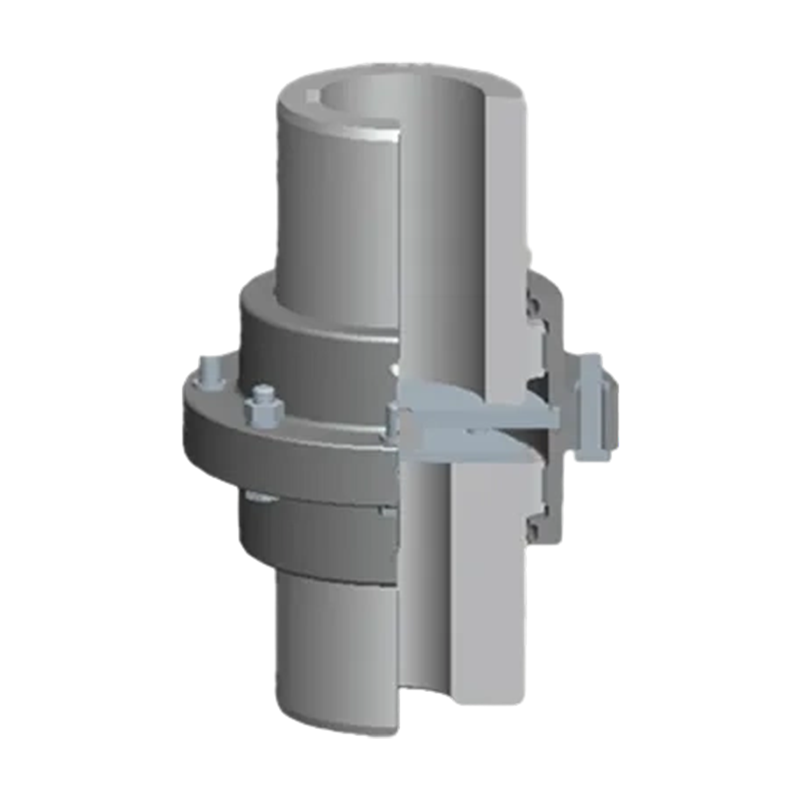

GCC Sprzęgło bębnowe do montażu pionowego (Q/YG 13014X-2018)

Name: GCC Sprzęgło bębnowe do montażu pionowego (Q/YG 13014X-2018)
Rating: 5 (99 reviews)

Przegląd produktu: Sprzęgło bębnowe montowane pionowo typu GCC (norma: Q/YG 13014X-2018) to najnowocześniejsze rozwiązanie połączenia mechanicznego zaprojektowane specjalnie dla pionowych układów przeniesienia napędu. W pionowo ułożonych układach wałów produkt ten dzięki swojej precyzyjnej konstrukcji i najwyższej niezawodności staje się podstawowym elementem zapewniającym wydajne i stabilne przenoszenie momentu obrotowego.

Podstawowe zalety:

1. Specjalna konstrukcja konstrukcji pionowej: W przeciwieństwie do tradycyjnych sprzęgieł montowanych poziomo, typ GCC jest specjalnie zoptymalizowany pod kątem wyzwań związanych z pozycjonowaniem osiowym i stabilnością, które mogą pojawić się w instalacjach pionowych, dzięki czemu szczególnie nadaje się do przekładni z wałem ustawionym pionowo.

2. Technologia kompensacji przekładni bębna: Wykorzystując konfigurację przekładni bębna, nie tylko zwiększa zdolność radzenia sobie z niewspółosiowością wału i obciążeniami udarowymi, ale także zapewnia równomierny rozkład momentu obrotowego, zmniejszając naprężenia w podłączonych maszynach i skutkując płynniejszą pracą.

3. Nośność przy wysokim momencie obrotowym: Sprzęgło to, zaprojektowane do zastosowań w ciężkich warunkach, charakteryzuje się wyjątkowo wysokim momentem nominalnym, z łatwością spełniając wymagania energetyczne dużych pomp pionowych, turbin i innych urządzeń o dużej mocy.

4. Wysoka trwałość i odporność na korozję: Wykonany z materiałów o wysokiej wytrzymałości i odporności na zużycie, wysokiej jakości, posiada doskonałą odporność na zmęczenie i korozję, utrzymując wyjątkowo długą żywotność nawet w trudnych warunkach przemysłowych.

5. Doskonała elastyczność ustawienia: Skutecznie kompensuje niewspółosiowość kątową, promieniową i osiową, utrzymując precyzyjne ustawienie wału nawet przy zmiennych obciążeniach lub trudnych warunkach pracy.

Obszary zastosowań: Produkt ten znajduje szerokie zastosowanie w gałęziach przemysłu wymagających przekładni pionowej:

1. Inżynieria płynów: Duże pionowe pompy wodne, sprężarki, pompy obiegowe.

2. Energia i moc: Turbiny pionowe, zespoły prądotwórcze.

3. Przemysł ciężki: sprzęt metalurgiczny, maszyny górnicze, sprzęt do obsługi portów i maszyny dźwigowe.

Instalacja i konserwacja: Sprzęgło typu GCC zostało zaprojektowane z myślą o wygodzie użytkownika. Jego zwarta konstrukcja ułatwia montaż w ograniczonych przestrzeniach pionowych; jednocześnie jego konstrukcja wymagająca niewielkiej konserwacji znacznie skraca przestoje. Wyraźne oznaczenia na powierzchni produktu ułatwiają precyzyjne ustawienie i instalację/uruchomienie.

Skontaktuj się z nami

Pobierz PDF

PRZEDV: GCJ Podłączony do sprzęgła przekładni bębna wału pośredniego (Q/YG 13015X-2018)
DALEJ: GCT Podłączony do sprzęgła bębna z tuleją pośrednią (Q/YG 13013X-2018)

Parametry produktu

Wyślij wiadomość

PARAMETRY TECHNICZNE

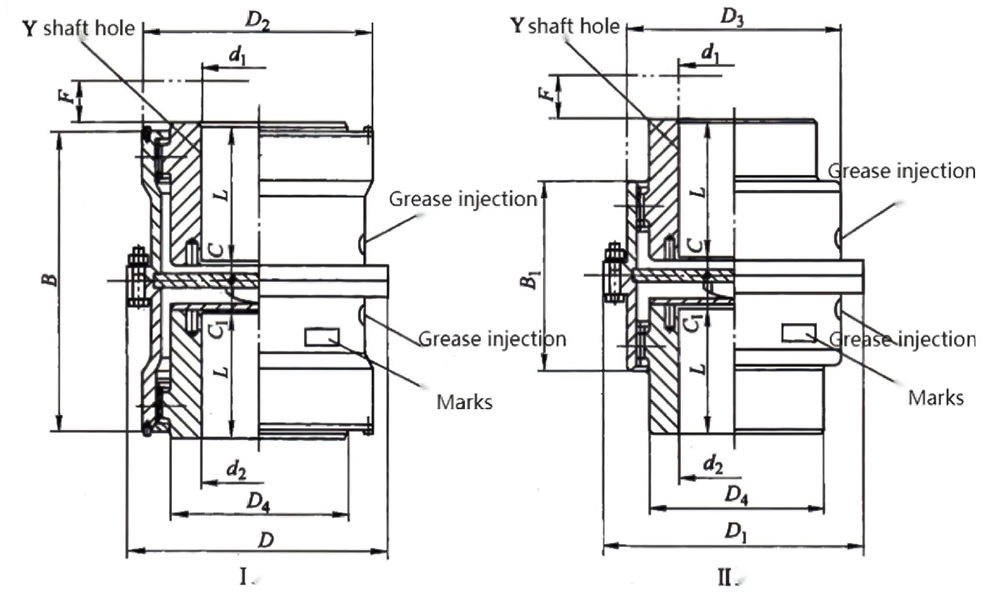

Podstawowe parametry i główne wymiary sprzęgła zębatego bębnowego montowanego pionowo GCC

Wpisz	Nominalny moment obrotowy Tn/KN·m	Dopuszczalne prędkość [n]/r·min⁻¹	Otwór na wał średnica d₁,d₂	Wał dziura długość L	D	D₁	D₂	D₃	D₄	B	B₁	F	C		C₁	Msza św /kg		Moment bezwładności /kg·m²		Smar
																				Ⅰ		Ⅱ
				J1									Ⅰ	Ⅱ		Ⅰ	Ⅱ	Ⅰ	Ⅱ	W górę	W dół	W górę， Down
GCC1	800	7500	12,14	32	122	115	98	88	60	116	100	30	30	—	30	5.8	5.1	0.0079	0.0064	0.07	0.016	0.052
			16,18,19	42									20	14	20
			20,22,24	52									10	6	14
			25,28	62									6	6
			30,32,35,38	82
			40,42	112
GCC2	1400	6700	22,24	52	150	145	118	108	77	136	104	30	20	7	20	10	7.9	0.022	0.017	0.095	0.025	0.069
			25,28	62									10		16
			30,32,35,38	82									7
			40,42,45,48	112
			50,55,56
GCC3	2800	6300	22,24	52	170	165	140	125	90	160	108	30	33	7	30	17	12.8	0.047	0.033	0.17	0.07	0.11
			25,28	62									23		20
			30,32,35,38	82									7
			40,42,45,48,50,55,56	112
			60,63	142
GCC4	5000	5600	30,32,35,38	82	200	195	160	145	112	180	116	30	13	7	20	26.2	20.5	0.099	0.074	0.29	0.11	0.14
			40,42,45,48,50,55,56	112									7
			60,63,65,70,71,75	142
			80	172
GCC5	8000	5300	30,32,35,38	82	225	215	180	168	128	200	126	30	23	8	26	36.1	27.7	0.177	0.13	0.36	0.15	0.21
			40,42,45,48,50,55,56	112									8
			60,63,65,70,71,75	142
			80,85,90	172
GCC6	11200	5000	32,35,38	82	245	230	200	185	145	224	134	30	35	10	24	53.2	39.8	0.3	0.22	0.5	0.21	0.27
			40,42,45,48,50,55,56	112									10
			60,63,65,70,71,75	142
			80,85,90,95	172
			100	212
GCC7	16000	4500	32,35,38	82	272	265	230	210	160	244	148	30	45	10	28	71.1	47.5	0.53	0.35	0.78	0.31	0.4
			40,42,45,48,50,55,56	112									15
			60,63,65,70,71,75	142									10
			80,85,90,95	172
			100 110	212
GCC8	22400	4250	55,56	112	290	272	245	225	176	272	162	30	29	10	30	83	59.6	0.72	0.47	0.98	0.43	0.52
			60,63,65,70,71,75	142									10
			80,85,90,95	172
			100 110,120,125	212
GCC9	28000	4000	65,70,71,75	142	315	305	265	245	190	280	176	30	10	10	30	110	85	1.06	0.8	1.3	0.57	0.58
			80,85,90,95	172
			100 110,120,125	212
			130 140	252
GCC10	45000	3550	75	142	355	340	300	280	225	330	196	30	28	10	30	164	128	1.77	1.56	1.6	0.7	0.69
			80,85,90,95	172
			100 110,120,125	212									10
			130 140,150	252
			160	302
GCC11	63000	3000	85,90,95	172	412	385	345	325	256	360	224	40	15	14	36	224	178	3.76	2.88	2.1	0.93	0.94
			100 110,120,125	212									14
			130 140,150	252
			160 170 180	302
GCC12	90000	2800	120 125	212	440	435	375	360	288	414	250	40	14	14	36	315	255	6.55	4.93	3.1	1.3	1.5
			130 140,150	252
			160 170 180	302
			190 200	352
GCC13	125000	2500	140 150	252	490	480	425	400	320	470	272	50	14	14	36	406	325	10.6	8	4.5	1.5	2.3
			160 170 180	302
			190 200,220	352
GCC14	180000	2300	160 170 180	302	545	540	462	440	362	530	316	50	16	16	36	542	423	17.8	13.9	6.8	2.3	3.1
			190 200,220	352
			240 250 260	410

Uwaga:

Masa i moment bezwładności są wartościami przybliżonymi obliczonymi dla otworu wału w kształcie litery Y o największej średnicy otworu wału.
