GCP Sprzęgło bębnowe z tarczą hamulcową (Q/YG 13012X-2018)

Przegląd produktu: Sprzęgło bębnowe typu GCP z tarczą hamulcową (norma: Q/YG 13012X-2018) reprezentuje wysoki stopień integracji z nowoczesną technologią przenoszenia mocy. Łączy w sobie technologię przekładni bębnowej o dużej wytrzymałości z funkcją hamowania tarczowego. Ta hybrydowa konstrukcja zapewnia nie tylko wyjątkowo wydajne przenoszenie mocy, ale także zapewnia zwiększone bezpieczeństwo i precyzyjne możliwości zatrzymywania awaryjnego w złożonych przemysłowych systemach zasilania.

Podstawowe funkcje i zalety:

1. Podwójna integracja przeniesienia napędu i hamowania: Ten produkt zapewnia zarówno przenoszenie mocy, jak i funkcje hamowania awaryjnego w ramach jednego komponentu. To zintegrowane rozwiązanie znacznie optymalizuje wykorzystanie przestrzeni i upraszcza instalację w różnych środowiskach przemysłowych.

2. Doskonała obciążalność i moment obrotowy: Wykorzystując nieodłączne zalety konstrukcji przekładni bębnowej, seria ta może pochwalić się wyjątkowo dużą gęstością momentu obrotowego, z łatwością spełniając rygorystyczne wymagania ciężkich maszyn pracujących pod ciągłym wysokim obciążeniem.

3. Precyzyjna kontrola ruchu: Zintegrowana tarcza hamulcowa pozwala operatorom precyzyjnie kontrolować ruch obrotowy maszyny, zapewniając szybką i bezpieczną reakcję układu napędowego, zarówno w przypadku regulacji prędkości podczas normalnej pracy, jak i natychmiastowego hamowania w sytuacjach awaryjnych.

4. Wysoka niezawodność w ekstremalnych warunkach: Solidna konstrukcja i wysokiej jakości materiały całej maszyny zostały zaprojektowane specjalnie do trudnych warunków przemysłowych. Jego trwałość zapewnia wyjątkowo niską częstotliwość konserwacji podczas długotrwałej pracy, znacznie poprawiając czas sprawności systemu i ogólną produktywność.

Zasada działania: W normalnych warunkach pracy sprzęgło skutecznie przenosi moment obrotowy pomiędzy dwoma wałami poprzez precyzyjne zazębienie w kształcie bębna, zapewniając płynny przepływ mocy. Kiedy system otrzymuje polecenie zatrzymania lub przechodzi w stan awaryjny, tarcza hamulcowa interweniuje, wytwarzając potężny moment hamowania w wyniku tarcia, powodując szybkie i kontrolowane hamowanie obracających się części, aż do całkowitego zatrzymania.

Kluczowe dane techniczne: Seria GCP oferuje różne modele (GCP1 do GCP14), aby spełnić różnorodne wymagania dotyczące momentu obrotowego:

1. Nominalny moment obrotowy (T _n ): Obejmuje szeroki zakres od 800 N·m do 180 000 N·m.

2. Dopuszczalna prędkość ([n]): Do 4000 obr/min (w zależności od modelu).

3. Dane techniczne tarcz hamulcowych (D ₀ ): Oferuje szeroką gamę standardowych średnic tarcz od 315 mm do 1000 mm.

4. Mocowanie otworu wału: Obsługuje różne typy połączeń otworów wału, takie jak Y, J1 i Z1, dostosowując się do szerokiego zakresu średnic wałów.

Scenariusze zastosowań branżowych:

1. Ciężkie maszyny przemysłowe: takie jak kruszarki, duże mieszalniki i wytłaczarki, wymagające niezawodnej przekładni i zabezpieczenia awaryjnego.

2. Systemy transportu materiałów: stosowane w przenośnikach, wciągarkach i dźwigach do precyzyjnej kontroli ładunku.

3. Sprzęt górniczy: doskonale sprawdza się w górniczych systemach przenośnikowych i maszynach do kopania w ekstremalnych warunkach.

4. Morskie układy napędowe: Stosowane do łączenia silników i wałów napędowych, integrujące funkcje hamowania awaryjnego w celu zwiększenia elastyczności operacyjnej i bezpieczeństwa.

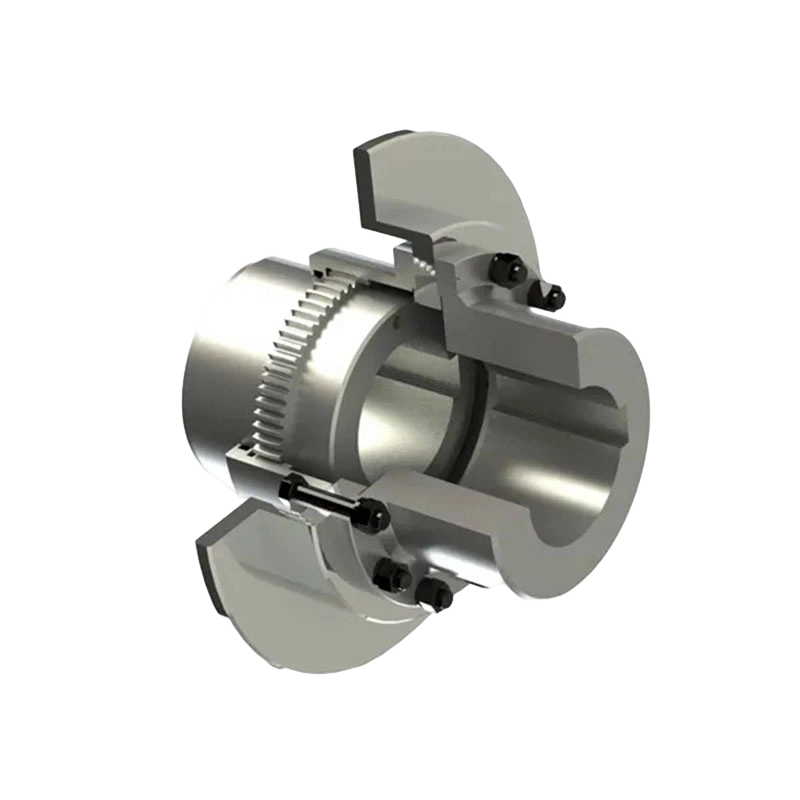

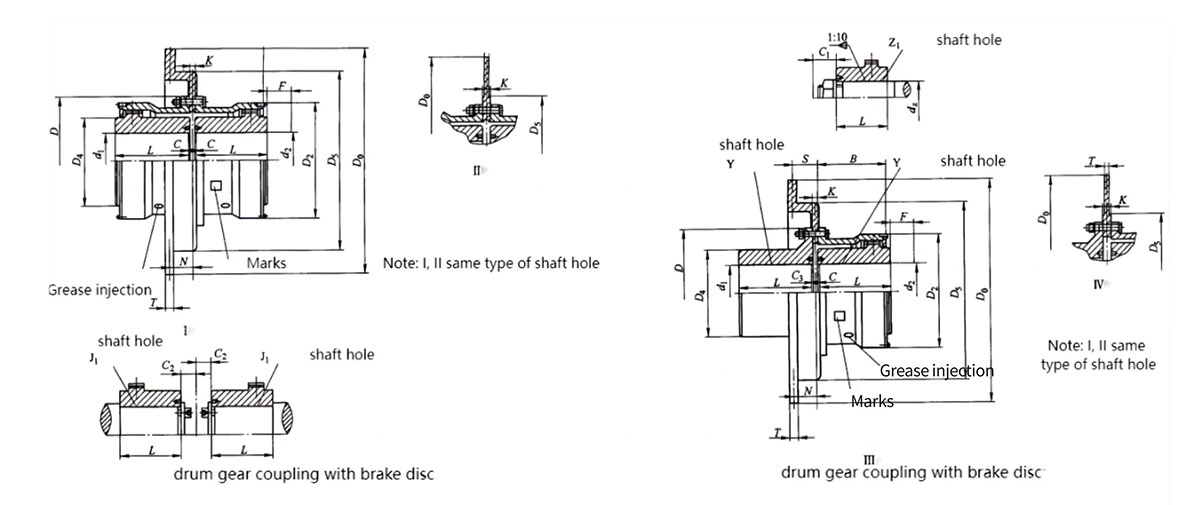

Cechy projektu konstrukcyjnego: Ten produkt ma konstrukcję tarczy hamulcowej typu kasetowego i jest wyposażony w dedykowany otwór wtrysku oleju, który ułatwia konserwację smarowania bez demontażu głównego korpusu. Grubość, przesunięcie i wymiary montażowe tarczy hamulcowej są szczegółowo obliczane, aby zapewnić dokładne dopasowanie do różnych modeli hamulców tarczowych.
