GCT Podłączony do sprzęgła bębna z tuleją pośrednią (Q/YG 13013X-2018)

Name: GCT Podłączony do sprzęgła bębna z tuleją pośrednią (Q/YG 13013X-2018)
Rating: 5 (99 reviews)

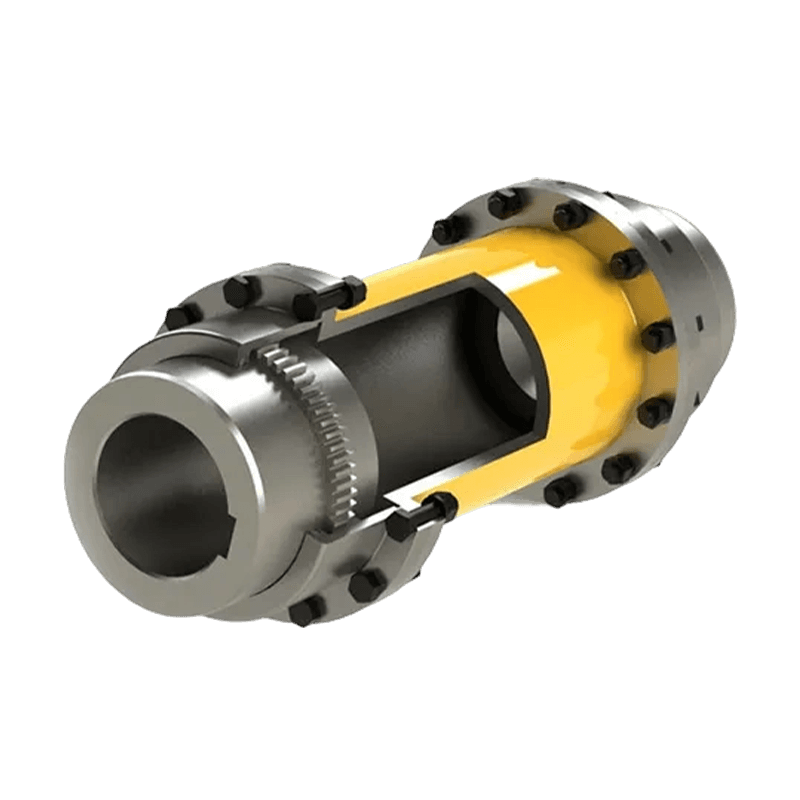

Przegląd produktu: Sprzęgło zębate typu GCT z tuleją pośrednią (numer standardu: Q/YG 13013X-2018) to precyzyjnie zaprojektowane rozwiązanie do przenoszenia mocy, zaprojektowane w celu optymalizacji przenoszenia mocy mechanicznej pomiędzy obracającymi się wałami.

Jako sprzęgło elastyczne pozbawione elementów niesprężystych odgrywa kluczową rolę w różnorodnych zastosowaniach przemysłowych wymagających precyzyjnego i niezawodnego przenoszenia momentu obrotowego.

Kluczowe funkcje:

1. Innowacyjna konstrukcja bębna z tuleją pośrednią: Konstrukcja ta zwiększa zdolność sprzęgła do kompensacji niewspółosiowości osiowej, promieniowej i kątowej, jednocześnie skutecznie zmniejszając naprężenia na połączonych wałach, zapewniając płynną pracę sprzętu i minimalizując zużycie.

2. Doskonałe materiały i trwałość: Produkt wykonany z wysokiej jakości materiałów charakteryzuje się wyjątkową trwałością, jest odporny na drastyczne zmiany temperatury, środowiska korozyjne i ciężkie warunki, co znacznie wydłuża jego żywotność.

3. Wysokoefektywne przenoszenie mocy: Precyzyjnie zaprojektowane sprzęgło zapewnia płynne połączenie, minimalizując luzy, zapewniając dokładne i niezawodne przenoszenie momentu obrotowego, dzięki czemu szczególnie nadaje się do zastosowań precyzyjnych.

4. Łatwa instalacja i konserwacja: Projekt produktu kładzie nacisk na łatwość obsługi dla użytkownika, upraszczając proces montażu. Wymagania konserwacyjne są wyjątkowo niskie, co przyczynia się do poprawy ogólnej opłacalności.

5. Wysoka elastyczność i wszechstronność: To sprzęgło charakteryzuje się szeroką kompatybilnością, dostosowując się do różnych średnic i typów wałów oraz nadaje się do różnorodnych środowisk przemysłowych.

Typy konfiguracji: Dostępne są dwie główne formy konstrukcyjne, Typ I i Typ II, umożliwiające dostosowanie długości instalacji i wymagań przestrzennych.

Skontaktuj się z nami

Pobierz PDF

PRZEDV: GCC Sprzęgło bębnowe do montażu pionowego (Q/YG 13014X-2018)
DALEJ: GCP Sprzęgło bębnowe z tarczą hamulcową (Q/YG 13012X-2018)

Parametry produktu

Wyślij wiadomość

PARAMETRY TECHNICZNE

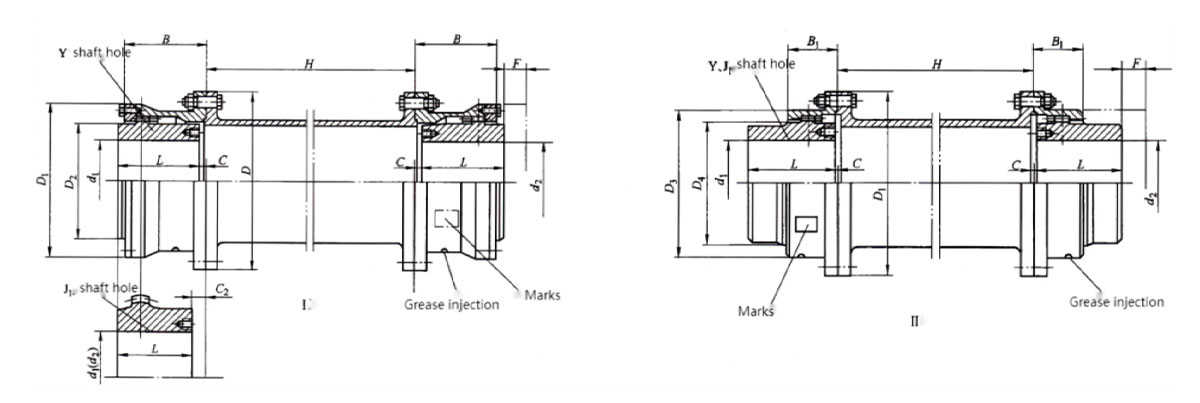

Podstawowe parametry i główne wymiary sprzęgła typu GCT z przekładnią bębnową z tuleją środkową

Wpisz	Nominalny moment obrotowy Tn/KN·m	Średnica otworu wału d₁,d₂	Długość otworu wału L		D	D₁	D₂	D₃	D₄	B	B₁	F	H min	C		C₂	Masa/kg		Moment bezwładności /kg·m²		Smar/kg
			Y	J₁										Ⅰ	Ⅱ		Ⅰ	Ⅱ	Ⅰ	Ⅱ	Ⅰ	Ⅱ
GCT1	800	1214	32	—	122	115	98	88	60	58	50	30	75	30	—	—	5.66	4.86	0.008	0.0063	0.085	0.04
		16,18,19	42	—										20	14	—
		20,22,24	52	—										10	4	—
		25,28	62	44										3	3	18
		30,32,35,38	82	60												12
		40,42	112	84												12
GCT2	1400	22,24	52	—	150	145	118	108	77	68	52	30	80	20	4	—	9.78	7.48	0.0021	0.0016	0.09	0.06
		25,28	62	—										10	3	—
		30,32,35,38	82	60										3		16
		40,42,45,48,50,55,56	112	84
GCT3	2800	22,24	52	—	170	165	140	125	90	80	54	30	80	33	7	—	16.7	12.2	0.047	0.033	0.17	0.1
		25,28	62	—										23	3
		30,32,35,38	82	60										3		25
		40,42,45,48,50,55,56	112	84												16
		60,63	142	107
GCT4	5000	30,32,35,38	82	—	200	195	160	145	112	90	58	30	100	13	3	—	25.6	19.6	0.098	0.073	0.25	0.15
		40,42,45,48,50,55,56	112	84										3		17
		60,63,65,70,71,75	142	107
		80	172	132
GCT5	8000	30,32,35,38	82	—	225	215	180	168	128	100	63	30	100	23	3	—	35	26.1	0.175	0.126	0.35	0.22
		40,42,45,48,50,55,56	112	84										3		19
		60,63,65,70,71,75	142	107
		80,85,90	172	132
GCT6	11200	32,35,38	82	—	245	230	200	185	145	112	67	30	100	35	5	—	51.6	38	0.295	0.213	0.4	0.29
		40,42,45,48,50,55,56	112	—										5		—
		60,63,65,70,71,75	142	107												20
		80,85,90,95	172	132
		100	212	167
GCT7	16000	32,35,38	82	—	272	265	230	210	160	122	74	30	120	45	5	—	68.6	45	0.53	0.35	0.6	0.44
		40,42,45,48,50,55,56	112	—										15		—
		60,63,65,70,71,75	142	107										5		20
		80,85,90,95	172	132
		100110	212	167
GCT8	22400	55,56	112	—	290	272	245	225	176	136	81	30	120	29	5	—	79.5	55.8	0.71	0.46	0.75	0.55
		60,63,65,70,71,75	142	107										5		34
		80,85,90,95	172	132												20
		1.0011E 11	212	167
GCT9	28000	65,70,71,75	142	107	315	305	265	245	190	140	88	30	155	5	5	38	106.5	80.5	1.05	0.77	1	0.79
		80,85,90,95	172	132												28
		100 110 120 125	212	167
		130 140	252	202
GCT10	45000	75	142	一	355	340	300	280	225	165	98	30	155	28	5	—	158.8	121.8	1.87	1.54	1.3	0.9
		80,85,90,95	172	132										5		38
		100 110 120 125	212	167												28
		130 140,150	252	202
		160	302	242
GCT11	63000	85,90,95	172		412	385	345	325	256	180	112	40	175	15	8	—	216.6	169.6	3.71	2.82	1.6	1.23
		100 110 120 125	212	167										8		32
		130 140,150	252	202
		160 170 180	302	242
GCT12	90000	120 125	172	167	440	435	375	360	288	210	125	40	205	8	8	45	305.3	245.3	6.43	4.84	2.6	1.9
		130 140,150	212	202												32
		160 170 180	252	242
		190 200	302	282
GCT13	125000	140 150	252	202	490	480	425	400	320	235	136	50	205	8	8	38	394.5	313.5	10.58	7.9	3.3	2.4
		160 170 180	302	242												32
		190 200,220	352	282
GCT14	180000	160 170 180	302	242	545	540	462	440	362	265	158	50	240	10	10	32	529.5	430.5	17.72	13.78	4.8	3.7
		190 200,220	352	282												10
		240 250 260	410	330
GCT15	250000	160 170 180	302	242	580	—	488	—	400	280	—	50	240	10	—	43	684.5	—	25.25	—	5	—
		190 200,220	352	282												32
		240 250 260	410	330												10
		280	470	380
GCT16	315000	180	302	242	650	—	560	—	440	300	—	50	240	12	—	63	948.2	—	43.7	—	7	—
		190 200,220	352	282												32
		240 250 260	410	330												12
		280 300	470	380
GCT17	400000	200220	352	282	690	—	600	—	460	325	—	50	280	12	—	48	1059	—	57.37	—	8	—
		240 250 260	410	330												12
		280 300,320	470	380
GCT18	500000	220	352	282	750	—	650	—	510	350	—	60	280	12	—	73	1399	—	59.37	—	10	—
		240 250 260	410	330												12
		280 300,320	470	380
		340,360	550	450
GCT19	630000	240 250 260	410	330	775	—	690	—	595	372	—	60	350	12	—	12	1544	—	110.2	—	11	—
		280 300,320	470	380
		340 360 380	550	450
GCT20	800000	260	410	330	825	—	730	—	580	392.5	—	60	350	14		14	2099	—	166.1	—	13	—
		280 300,320	470	380
		340 360 380	550	450
		400	650	540
GCT21	900000	280 300,320	470	380	925	—	825	—	620	405	—	60	350	14	—	14	2482	—	244.7	—	20	—
		340 360 380	550	450
		400 420 440	650	540
GCT22	1000000	320	470	380	950	—	850	—	665	410	—	60	400	14	—	14	2797	—	299.2	—	26	—
		340 360 380	550	450
		400 420 440,450,460	650	540
GCT23	1120000	360,380	550	450	1030	—	900	—	710	440	—	60	400	14	—	14	3183	—	388.8	—	29	—
		400 420 440,450,460,480,500	650	540
GCT24	1400000	380	550	450	1060	—	925	—	730	450	—	70	400	16	—	16	3801	—	482	—	32	—
		400 420 440,450,460,480,500	650	540
		520	800	680
