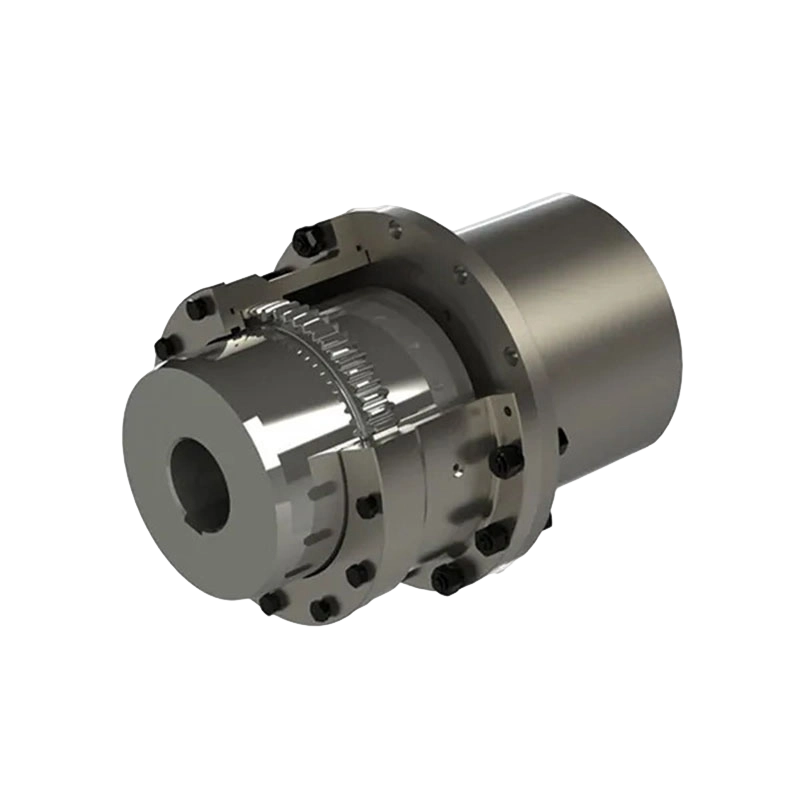

GAZ Podłączony do sprzęgła przekładni bębna wału pośredniego (Q/YG 12007X-2018)

Przegląd produktu i definicja rdzenia:
Sprzęgło bęben-przekładnia wału pośredniego serii GAZ to szeroko stosowany elastyczny element przekładni, zaprojektowany specjalnie do łączenia końca napędzającego i napędzanego za pośrednictwem wału pośredniego. Jego podstawową funkcją jest zapewnienie płynnego przepływu mocy poprzez precyzyjne zazębienie struktur przekładni, pełniąc funkcję krytycznego ogniwa zapewniającego wydajną pracę w różnych układach przeniesienia napędu, takich jak układy napędowe pojazdów lub łańcuchy napędowe maszyn o dużej wytrzymałości.

Znakomity projekt konstrukcyjny i proces produkcyjny:

1. Projekt połączenia wału pośredniego:

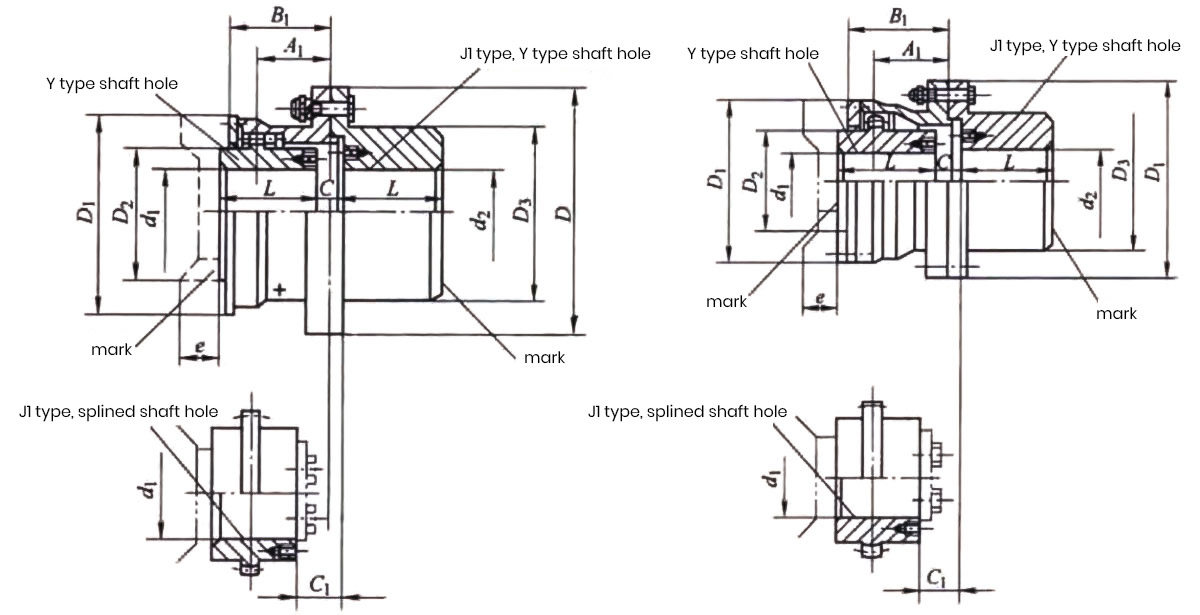

Produkt zawiera połączenie wału pośredniego, które może skutecznie wypełnić luki pomiędzy systemami długich wałów. W zależności od wymagań instalacyjnych dostępnych jest wiele modeli (np. GAZ1-GAZ14 i GAZ15-GAZ30 charakteryzują się różnymi układami konstrukcyjnymi), aby dostosować się do różnorodnych konfiguracji przestrzennych.

2. Zaawansowana technologia przekładni bębnowej:
Wykorzystując technologię zazębienia przekładni w kształcie bębna, ta unikalna konstrukcja zębów optymalizuje naprężenia stykowe, zapewniając przenoszenie wysokiego momentu obrotowego, jednocześnie znacznie redukując wibracje i hałas podczas pracy.

3. Połączenie precyzji i trwałości:
Wykonany z materiałów o wysokiej wytrzymałości i poddany precyzyjnej obróbce, produkt zapewnia doskonałą odporność na uderzenia i trwałość, jest w stanie wytrzymać zmienne obciążenia podczas ciągłej pracy.

Kluczowe zalety wydajności:

1. Kompleksowe odszkodowanie za przemieszczenie:
Dzięki elastycznym właściwościom przekładni bębna sprzęgło to może kompensować niewspółosiowość kątową, promieniową i osiową pomiędzy wałami, skutecznie zmniejszając wewnętrzne naprężenia mechaniczne i wydłużając żywotność powiązanych łożysk.

2. Wyjątkowa zdolność dostosowania obciążenia:
Niezależnie od tego, czy chodzi o układy napędu na przednie, tylne koła, czy na wszystkie koła, sprzęgło GAZ wykazuje duże zdolności adaptacyjne, zapewniając stałą wydajność w różnych warunkach pracy.

3. Łatwość konserwacji:
Jego modułowa konstrukcja pozwala na intuicyjną, zintegrowaną instalację. Regularne przeglądy i smarowanie (uwaga: większe modele o D₂ ≥ 465mm wykorzystują specjalistyczne uszczelnienia typu O-ring) mogą znacznie wydłużyć okresy międzyobsługowe i zapewnić niezawodną pracę.

Przegląd podstawowych specyfikacji technicznych:
Seria GAZ oferuje szeroki zakres specyfikacji, aby sprostać wymaganiom od lekkich do bardzo ciężkich zastosowań przemysłowych:

1. Zakres momentu obrotowego:
Nominalny moment obrotowy (Tn) zaczyna się od 800 N·m (GAZ1) do 3 500 000 N·m (GAZ30).

2. Ulepszone leczenie:
Gdy powierzchnie zębów przekładni są azotowane lub utwardzane powierzchniowo, znamionowy moment obrotowy można zwiększyć o współczynnik 1,3 w stosunku do specyfikacji standardowych, co dodatkowo zwiększa nośność.

3. Wydajność prędkości:
Mniejsze modele charakteryzują się doskonałą wydajnością przy dużych prędkościach z dopuszczalnymi prędkościami do 7100 obr./min, podczas gdy większe modele są zoptymalizowane pod kątem pracy z dużą mocą i niską prędkością.

4. Zgodność wymiarowa:
Obsługuje różne średnice otworów na wały (d1, d2, dz) z maksymalnym otworem 220 mm, kompatybilne z większością standardowych i niestandardowych rozmiarów wałów.

Branże o szerokim zastosowaniu:
Dzięki niezawodnemu działaniu i zaletom konstrukcyjnym sprzęgło GAZ stało się preferowanym wyborem w wielu sektorach przemysłu:

1. Ciężki sprzęt:
Szeroko stosowany w sprzęcie metalurgicznym, maszynach górniczych oraz urządzeniach dźwigowych i transportowych, skutecznie przenoszący moc rdzenia.

2. Porty i uzdatnianie wody:
Stosowany w maszynach do obsługi portów, urządzeniach do uzdatniania wody i maszynach papierniczych, kompensujący przemieszczenie, aby zapewnić długoterminową stabilną pracę.

3. Transport:
Jako kluczowy element układów przeniesienia napędu pojazdu, łączy się go za pośrednictwem wału pośredniego, aby zapewnić płynne przenoszenie mocy z silnika na napędzany koniec.
