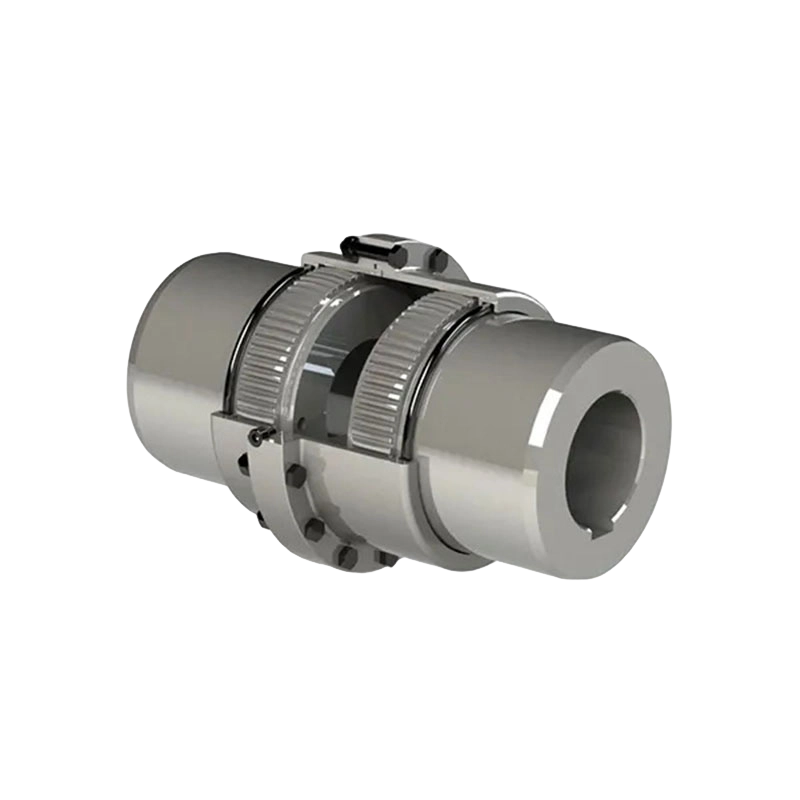

GBD Sprzęgło zębate bębna przedłużającego wał silnika (Q/YG 11003X-2018)

Przegląd produktu:

Sprzęgło bęben-przekładnia wału silnika serii GBD stanowi wyjątkowe rozwiązanie do przenoszenia mocy. Charakteryzuje się solidną, niezawodną i bardzo wszechstronną konstrukcją, jest szeroko stosowany w różnorodnych sektorach przemysłu. Służąc jako krytyczne ogniwo łączące wał silnika z napędzanym sprzętem, sprzęgło to odgrywa kluczową rolę w zapewnieniu płynnego przenoszenia momentu obrotowego i płynnego wykonywania ruchu obrotowego w układach mechanicznych. Wyprodukowany w ścisłej zgodności ze standardem korporacyjnym Q/YG 11003X-2018, produkt ten stanowi świadectwo najwyższych standardów doskonałości inżynieryjnej i produkcyjnej.

Kluczowe cechy techniczne:

1. Wyjątkowa zdolność kompensacyjna: Najbardziej charakterystyczną cechą sprzęgła GBD jest jego wrodzona zdolność do kompensacji niewspółosiowości osiowej, promieniowej i kątowej. Możliwość ta jest szczególnie istotna w środowiskach operacyjnych, w których utrzymanie dokładnego współosiowości wałów jest wyzwaniem; skutecznie łagodzi zużycie sprzętu spowodowane niewspółosiowością i minimalizuje ryzyko kosztownych przestojów.

2. Tłumienie wibracji i odporność na wstrząsy: Precyzyjnie zaprojektowany mechanizm bębnowo-przekładniowy zaprojektowano tak, aby skutecznie tłumił drgania i absorbował obciążenia udarowe powstające podczas przenoszenia mocy, zapewniając tym samym płynną i stabilną pracę całego układu.

3. Solidna i trwała konstrukcja: Wykonany z materiałów o wysokiej wytrzymałości i wykorzystujący zaawansowane procesy produkcyjne, produkt jest w stanie wytrzymać duże obciążenia, trudne warunki pracy i naprężenia dynamiczne występujące w środowiskach przemysłowych, zapewniając wyjątkowo długą żywotność.

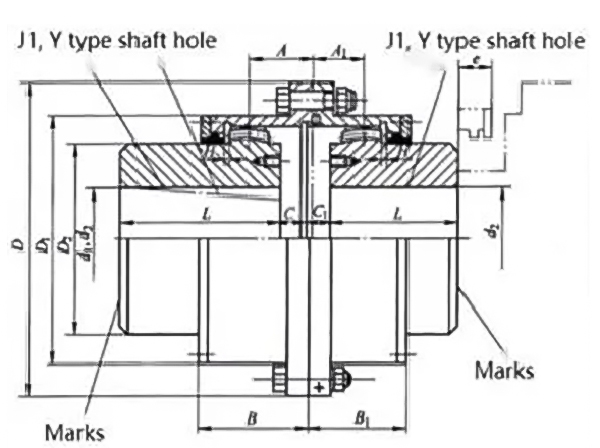

4. Kompaktowa i precyzyjnie zaprojektowana konstrukcja: Jak pokazano na schematach konstrukcyjnych, zespół sprzęgający charakteryzuje się precyzyjną konstrukcją, w której tuleja zewnętrzna jest bezpiecznie przykręcona do wewnętrznego mechanizmu przekładni, co umożliwia bardzo wydajne sprzęganie mocy.

Główne parametry techniczne:

W zależności od konkretnego modelu i specyfikacji, seria GBD obejmuje szerokie spektrum wymagań aplikacyjnych, od lekkich do ciężkich zastosowań:

1. Nominalny moment obrotowy (Tn): Seria ta, począwszy od 1,6 kN·m (model GBD1) do 56 kN·m (model GBD10), spełnia różnorodne wymagania w zakresie przenoszenia mocy na różnych poziomach intensywności.

2. Dopuszczalna prędkość (n): Zdolne do osiągania prędkości do 5600 obr/min (w przypadku mniejszych modeli), sprzęgło utrzymuje stabilną wydajność obrotową nawet w zastosowaniach wymagających dużej mocy i dużych obciążeń.

3. Średnica i długość otworu: Seria obsługuje szeroką gamę wymiarów otworów, o średnicach od 22 mm do 200 mm. Ponadto oferuje wiele konfiguracji otworów — w tym typ Y, typ J1 i typ Z1 — aby zapewnić doskonałą kompatybilność z przedłużeniami wałów różnych typów silników.

4. Smarowanie i konserwacja: Produkt posiada dedykowany wewnętrzny zbiornik do przechowywania smaru. W zależności od konkretnego rozmiaru modelu, objętość napełnienia smarem waha się od 107 mL do 1320 mL, zapewniając dokładne smarowanie powierzchni zębów przekładni.

Pola aplikacji:

Ze względu na wyjątkową nośność i stabilność, sprzęgła typu GBD są szeroko stosowane w następujących gałęziach przemysłu:

1. Urządzenia hutnicze i górnicze

2. Maszyny do podnoszenia i przenoszenia (np. sprzęt portowy)

3. Urządzenia hydrotechniczne i maszyny papiernicze

4. Inne wysokowydajne przemysłowe układy napędowe

Instalacja i konserwacja:

Konstrukcja sprzęgła typu GBD stawia przede wszystkim na wygodę użytkownika; procedury jego montażu i demontażu zostały usprawnione, aby ułatwić rutynową konserwację i serwisowanie przez personel techniczny. Ta łatwość konserwacji nie tylko skraca przestoje związane z naprawami, ale także zwiększa ogólną opłacalność i niezawodność operacyjną całego układu mechanicznego.
