GBL Sprzęgło bębnowe z kołem hamulcowym (Q/YG 11004X-2018)

Przegląd produktu:

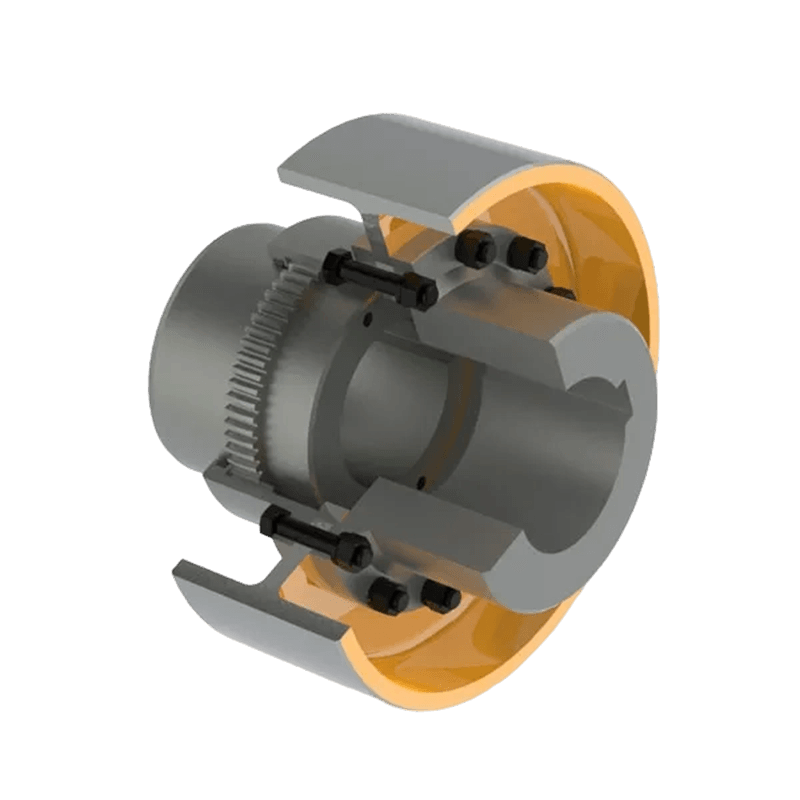

Sprzęgło bębnowe serii GBL z kołem hamulcowym to wyspecjalizowany element mechanicznej skrzyni biegów, zaprojektowany w celu ułatwienia wydajnego przenoszenia momentu obrotowego pomiędzy obracającymi się wałami, przy jednoczesnej integracji koła hamulcowego, aby zapewnić dodatkową kontrolę bezpieczeństwa i możliwości hamowania. Produkt ten łączy w sobie nieodłączną niezawodność tradycyjnych sprzęgieł bębnowych z funkcjonalnością hamowania, co czyni go idealnym wyborem dla zapewnienia precyzyjnego sterowania i bezpieczeństwa pracy w nowoczesnych maszynach przemysłowych.

Konstrukcja konstrukcyjna i cechy użytkowe:

1. Zaawansowana konstrukcja przekładni typu bębnowego: Sprzęgło ma solidną i trwałą konstrukcję wewnętrznego bębna, przenoszącą moc poprzez precyzyjne zazębienie drobno obrobionych wewnętrznych zębów przekładni.

2. Kompensacja wielowymiarowej niewspółosiowości: Ta unikalna konstrukcja skutecznie kompensuje niewspółosiowość kątową, promieniową (równoległą) i osiową pomiędzy połączonymi wałami. Absorbując odchyłki powstałe w wyniku takich niewspółosiowości, znacznie zmniejsza naprężenia w podłączonych urządzeniach, wydłużając w ten sposób żywotność całego układu przesyłowego.

3. Zintegrowana funkcja hamowania: Dzięki bezpośredniej integracji koła hamulcowego z konstrukcją sprzęgającą urządzenie umożliwia kontrolowane zwalnianie lub awaryjne zatrzymanie obracających się wałów. Ta funkcja ma kluczowe znaczenie w zastosowaniach wymagających precyzyjnej kontroli prędkości lub możliwości hamowania awaryjnego.

4. Materiały o wysokiej wytrzymałości i trwałość: Produkt wykonany z wysokiej jakości stali lub stali stopowej charakteryzuje się wyjątkową odpornością na zużycie, zmęczeniem i korozją, dzięki czemu jest w stanie wytrzymać ciężkie operacje i trudne warunki przemysłowe.

5. Modułowa konstrukcja i łatwość konserwacji: Złącze charakteryzuje się budową modułową, co upraszcza proces montażu. W jego konstrukcji priorytetem jest łatwość konserwacji, ułatwiająca szybkie inspekcje, wymianę uszczelek lub naprawy podzespołów, aby zminimalizować przestoje sprzętu.

Kluczowe dane techniczne:

1. Zakres rozmiarów: Seria produktów obejmuje szeroką gamę modeli, od GBL1 do GBL14.

2. Moment obrotowy: Zakres momentu nominalnego (Tn) jest szeroki i obejmuje wartości od 0,63 kN·m do 125 kN·m.

3. Prędkość robocza: Wykazując doskonałą stabilność przy dużych prędkościach, sprzęgło obsługuje maksymalną dopuszczalną prędkość obrotową do 4000 obr./min (w zależności od konkretnego modelu).

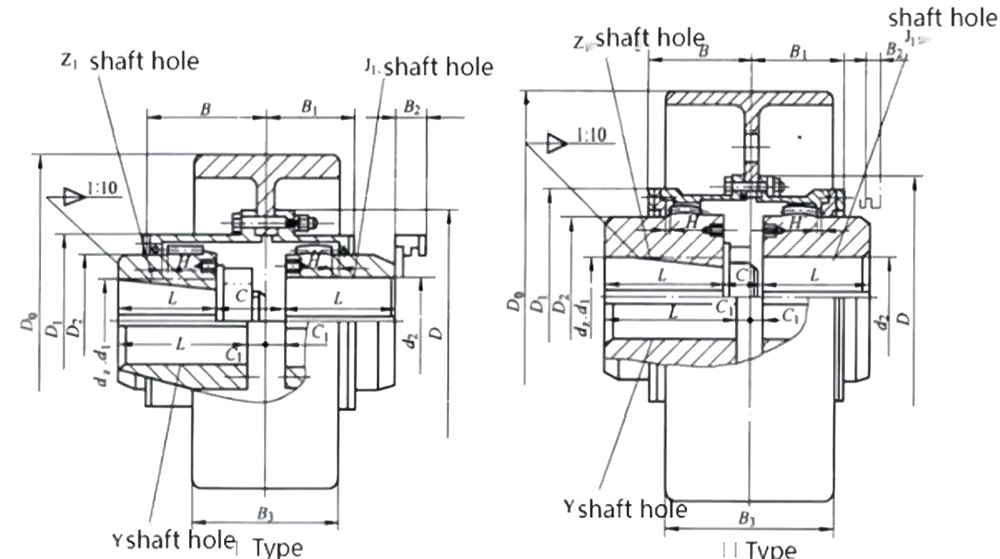

4. Możliwość dostosowania otworu: Obsługuje różne konfiguracje średnic otworów (d1, d2, dz), przy maksymalnej średnicy otworu sięgającej 250 mm. Na życzenie dostępne są również otwory stożkowe, obsługujące maksymalną średnicę do 220 mm.

Charakterystyka fizyczna:

W zależności od specyfikacji konkretnego modelu, ciężar własny produktu waha się od 7 kg do 850 kg, co pozwala spełnić różnorodne wymagania dotyczące przenoszenia mocy w urządzeniach przemysłowych, od lekkich do ciężkich zastosowań.

Podstawowe pola aplikacji:

Wyróżniająca się solidnym przenoszeniem momentu obrotowego i precyzyjnymi możliwościami hamowania, ta seria sprzęgieł jest szeroko stosowana w ciężkich maszynach i sprzęcie następujących branż:

1. Metalurgia i maszyny górnicze

2. Sprzęt do podnoszenia i przenoszenia

3. Maszyny portowe i hydrauliczne

4. Sprzęt przemysłu papierniczego

Dzięki solidnej konstrukcji, wyjątkowym możliwościom kompensacji niewspółosiowości i zaawansowanej zintegrowanej technologii hamowania, sprzęgło bębna-przekładni typu GBL z bębnem hamulcowym oferuje kompleksowe rozwiązanie dla nowoczesnych przemysłowych systemów przekładniowych - łącząc wysoką wydajność, bezpieczeństwo i trwałość w jednym pakiecie.
