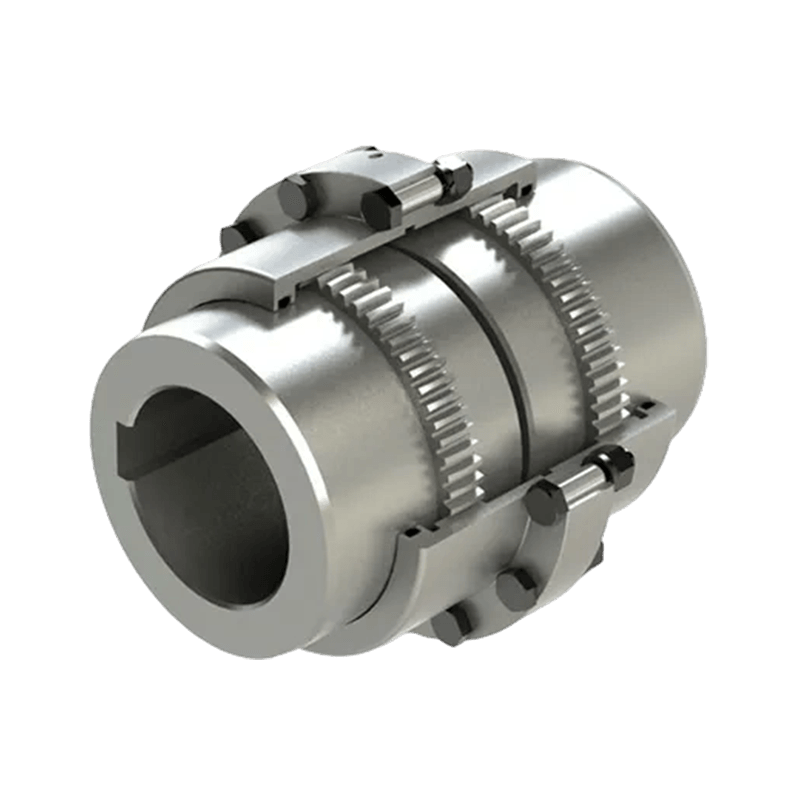

Sprzęgło przekładni bębnowej GC (Q/YG 13010X-2018)

Name: Sprzęgło przekładni bębnowej GC (Q/YG 13010X-2018)
Rating: 5 (99 reviews)

Przegląd produktu: Sprzęgło bębnowe typu GC (norma: Q/YG 13010X-2018) to solidne i wydajne mechaniczne urządzenie przekładniowe zaprojektowane specjalnie do przenoszenia momentu obrotowego pomiędzy dwoma wałami przy jednoczesnej kompensacji niewspółosiowości promieniowej, osiowej i kątowej. Produkt ten jest szeroko stosowany w różnych zastosowaniach przemysłowych wymagających niezwykle wysokiej dokładności przenoszenia momentu obrotowego ze względu na jego wyjątkową niezawodność i trwałość.

Kluczowe funkcje:

1. Wysoka obciążalność: Precyzyjnie zaprojektowane sprzęgło wytrzymuje ekstremalnie wysokie obciążenia momentem obrotowym, zmzięki czemu idealnie nadaje się do ciężkich środowisk przemysłowych, takich jak kopalnie, huty i zakłady energetyczne.

2. Doskonała elastyczność: jego unikalna, elastyczna konstrukcja pozwala na kątowe, równoległe i osiowe przemieszczenie pomiędzy dwoma wałami, skutecznie zmniejszając naprężenia na podłączonym sprzęcie i minimalizując ryzyko przedwczesnej awarii sprzętu.

3. Solidna i trwała konstrukcja: wykonana z wysokiej jakości stali lub materiałów stopowych, może pracować stabilnie w trudnych warunkach ekstremalnych temperatur, środowisk korozyjnych i silnych wibracji.

4. Łatwa instalacja i konserwacja: Proces instalacji jest prosty i intuicyjny, co ułatwia szybką konfigurację. Jednocześnie jego solidna konstrukcja minimalizuje wymagania konserwacyjne, skutecznie redukując przestoje i obniżając koszty operacyjne.

5. Doskonała zamienność: Sprzęgła typu GC są zazwyczaj projektowane tak, aby można je było stosować zamiennie z innymi markami, co pozwala na modernizację lub wymianę sprzętu bez znaczących modyfikacji.

Projekt konstrukcyjny: W sprzęgłach typu GC zastosowano precyzyjnie obrobione profile zębów wewnętrznych i zewnętrznych.

1. Konfiguracja otworu na wał: Obsługuje różne typy otworów na wały, w tym Y, J1, Z1 itp., aby dostosować się do różnych wymagań przemysłowych dotyczących połączeń końcówek wału.

2. System smarowania: Obudowa została zaprojektowana z dedykowanymi otworami wtrysku oleju, aby zapewnić odpowiednie smarowanie powierzchni zębów, wydłużając żywotność.

4. Metoda łączenia: Do bezpiecznego połączenia dwóch półzłączy stosuje się śruby o dużej wytrzymałości, co pozwala uzyskać zwartą i stabilną konstrukcję.

Dane techniczne: Seria sprzęgieł GC obejmuje szeroki zakres rozmiarów (GC1 do GC24), od małych do bardzo dużych, spełniając potrzeby przekładni w różnych skalach:

1. Nominalny moment obrotowy (T _n ): Zakres od 800 N·m do 1 400 000 N·m.

2. Dopuszczalna prędkość ([n]): Do 7500 obr/min (w zależności od modelu).

3. Odpowiednia średnica wału (d ₁ , zm ₂ , zm _z ): Nadaje się do wałów o średnicach od 12 mm do 520 mm.

Typowe zastosowania: Sprzęgła bębnowe typu GC ze względu na swoje wysokie parametry użytkowe znajdują szerokie zastosowanie w przekładniach mechanicznych w branżach:

Urządzenia hutnicze i maszyny górnicze

Maszyny dźwigowe i portowe

Urządzenia do oszczędzania wody i maszyny papiernicze

Napędy sprężarki, pompy i turbiny

Skontaktuj się z nami

Pobierz PDF

PRZEDV: GCL Sprzęgło bębnowe z kołem hamulcowym (Q/YG 13011X-2018)
DALEJ: Typ GAPK ze sprzęgłem zębatym bębna talerzowego (Q/YG 12009X-2018)

Parametry produktu

Wyślij wiadomość

PARAMETRY TECHNICZNE

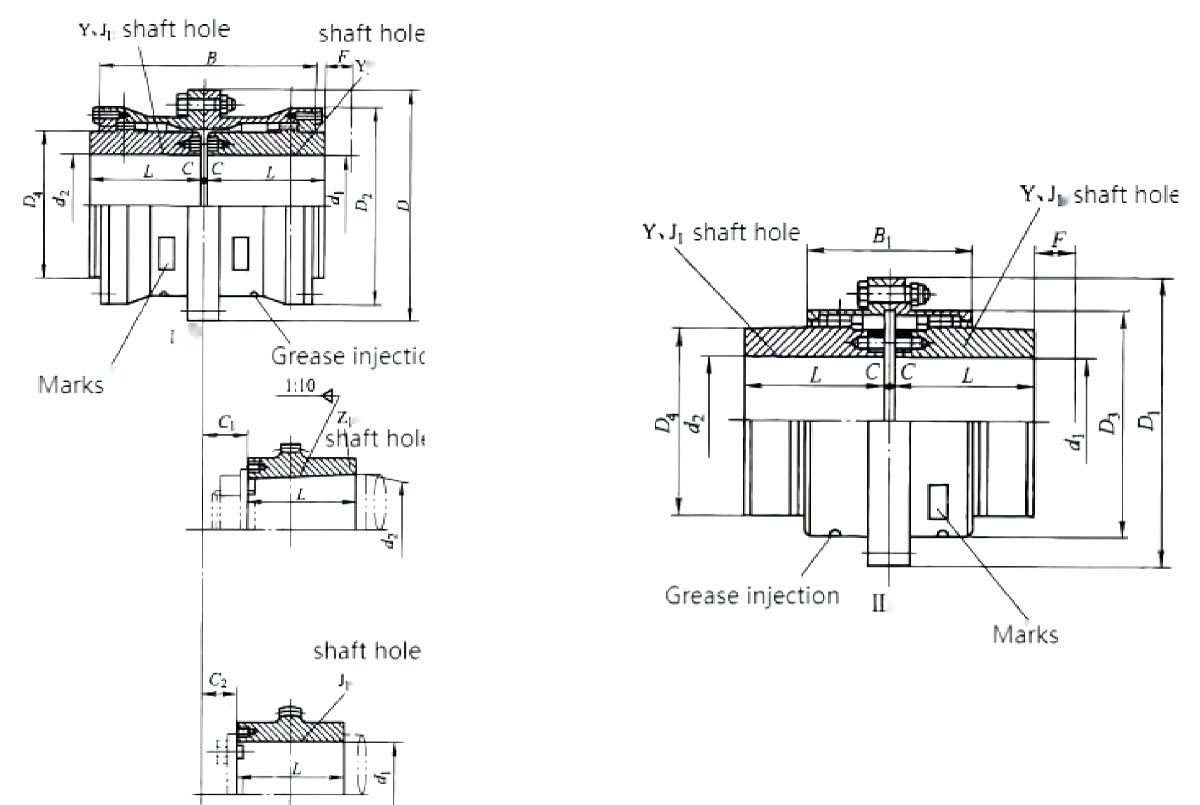

Podstawowe parametry i główne wymiary sprzęgła bębnowego typu GC

Wpisz	Nominalny moment obrotowy Tn/KN·m	Dopuszczalne prędkość [n]/r.min⁻¹	Otwór na wał średnica d1,d2,dz	Wał dziura długość L		D	D₁	D₂	D₃	D₄	B	B₁	F	C		C₁	C₂	Msza św /kg		Ilość smaru /ml
				Y	J₁,Z₁									Ⅰ	Ⅱ			Ⅰ	Ⅱ	Ⅰ	Ⅱ
GC1	800	7500	12,14	32	—	122	115	98	88	60	116	100	30	30	—	—	—	5.6	4.86	0.085	0.04
			16,18,19	42	—									20	14	—	—
			20,22,24	52	—									10	4	—	—
			25,28	62	44									3	3	19	18
			30,32,35,38	82	60									3	3	23	12
			40,42	112	84									3	3	29	12
GC2	1400	6700	22,24	52	—	150	145	118	108	77	136	104	30	20	4	—	—	9.78	7.48	0.09	0.06
			25,28	62	—									10	3	—	—
			30,32,35,38	82	60									3	3	23	16
			40,42,45,80,55,56	112	84									3	3	29	16
GC3	2800	6300	22,24	52	—	170	165	140	125	90	160	108	30	33	7	—	—	16.7	12.2	0.17	0.1
			25,28	62	—									23	3	—	—
			30,32,35,38	82	60									3	3	23	16
			40,42,45,80,55,56	112	84									3	3	29
			60,63	142	107									3	3	36	16
GC4	5000	5600	30,32,35,38	82	—	200	195	160	145	112	180	116	30	13	3	—	—	25.6	19.6	0.25	0.15
			40,42,45,80,55,56	112	84									3	3	29	17
			60,63,65,70,71,75	142	107									3	3	36	17
			80	172	132									3	3	41	17
GC5	8000	5300	30,32,35,38	82	—	225	215	180	168	128	200	126	30	23	3	—	—	35	26.1	0.35	0.22
			40,42,45,80,55,56	112	84									3	3	29	19
			60,63,65,70,71,75	142	107									3	3	36	19
			80,85,90	172	132									3	3	41	19
GC6	11200	5000	32,35,38	82	—	245	230	200	185	145	224	134	30	35	5	—	—	51.6	38	0.4	0.2
			40,42,45,80,55,56	112	—									5	5	—	—
			60,63,65,70,71,75	142	107									5	5	38	20
			80,85,90,95	172	132									5	5	43	20
			100	212	167									5	5	48	20
GC7	16000	4500	32,35,38	82	—	272	265	230	210	160	244	148	30	45	5	—	—	68.6	45	0.6	0.44
			40,42,45,80,55,56	112	—									15	5	—	—
			60,63,65,70,71,75	142	107									5	5	38	20
			80,85,90,95	172	132									5	5	43	20
			100 110	212	167									5	5	48	20
GC8	22400	4250	55,56	112	—	290	272	245	225	176	272	162	30	29	5	—	—	79.5	55.8	0.075	0.55
			60,63,65,70,71,75	142	107									5	5	38	34
			80,85,90,95	172	132									5	5	43	20
			100 110,120,125	212	167									5	5	48	20
GC9	28000	4000	65,70,71,75	142	107	315	305	265	245	190	280	176	30	5	5	38	38	106.5	80.5	1	0.79
			80,85,90,95	172	132									5	5	43	28
			100 110,120,125	212	167									5	5	48	28
			130 140	252	202									5	5	53	28
GC10	45000	3550	75	142	—	355	340	300	280	225	330	196	30	28	5	—	—	158.8	121.8	1.3	0.9
			80,85,90,95	172	132									5	5	43	38
			100 110,120,125	212	167									5	5	48	28
			130 140,150	252	202									5	5	53	28
			160	302	242									5	5	63	28
GC11	63000	3000	80,85,90,95	172	—	412	385	345	325	256	360	224	40	15	8	—	—	214	167	1.6	1.2
			100 110,120,125	212	167									8	8	51	32
			130 140,150	252	202									8	8	56	32
			160 170 180	302	242									8	8	66	32
GC12	90000	2800	120 125	212	167	440	435	375	360	288	414	250	40	8	8	51	45	302	242	2.6	1.9
			130 140,150	252	202									8	8	56	32
			160 170 180	302	242									8	8	66	32
			190 200	352	282									8	8	76	32
GC13	125000	2500	140 150	252	202	490	480	425	400	320	470	272	50	8	8	56	38	390	309	3.3	2.4
			160 170 180	302	242									8	8	66	32
			190 200,220	352	282									8	8	76	32
GC14	180000	2300	160 170 180	302	242	545	540	462	440	362	530	316	50	10	10	68	32	522	423	4.8	3.7
			190 200,220	352	282									10	10	78	32
			240 250 260	410	330									10	10	一	10
GC15	250000	2100	160 170 180	302	242	580	一	488	一	400	560	一	50	10	一	68	43	677	一	5	一
			190 200,220	352	282									10	一	78	32
			240 250 260	410	330									10	一	一	10
			270	470	380									10	一	一	10
GC16	315000	1900	180	302	242	650	一	560	一	440	600	一	50	12	一	70	63	939	一	7	一
			190 200,220	352	282									12	一	80	32
			240 250 260	410	330									12	一	一	12
			280 300	470	380									12	一	一	12
GC17	410000	1800	200220	352	282	690	一	600	一	460	650	一	50	12	一	70	48	1041	一	8	一
			240 250 260	410	330									12	一	一	12
			280 300,320	470	380									12	一	一	12
GC18	500000	1700	220	352	282	750	一	650	一	510	700	一	60	12	一	70	73	1381	一	10	一
			240 250 260	410	330									12	一	一	12
			280 300,320	470	380									12	一	一	12
			340,360	550	450									12	一	一	12
GC19	630000	1600	240 250 260	410	330	775	一	690	一	535	745	一	60	12	一	一	12	1526	一	11	一
			280 300,320	470	380									12	一	一	12
			340 360 380	550	450									12	一	一	12
GC20	800000	1500	260	410	330	825	一	730	一	580	785	一	60	14	一	一	14	2081	一	13	一
			280 300,320	470	380									14	一	一	14
			340 360 380	550	450									14	一	一	14
			400	650	540									14	一	一	14
GC21	900000	1300	280 300,320	470	380	925	一	825	一	620	810	一	60	14	一	一	14	2460	一	20	一
			340 360 380	550	450									14	一	一	14
			400 420 440	650	540									14	一	一	14
GC22	1000000	950	320	470	380	950	一	850	一	665	820	一	60	14	一	一	14	2775	一	26	一
			340 360 380	550	450									14	一	一	14
			400 420 440,450,460	650	540									14	一	一	14
GC23	1120000	900	360,380	550	450	1030	一	900	一	710	880	一	60	14	一	一	14	3148	一	29	一
			400 420 440,450,460,480,500	650	540									14	一	一	14
GC24	1400000	850	380	550	450	1060	一	925	一	730	900	一	70	16	一	一	16	3766	一	32	一
			400 420 440,450,460,480,500	650	540									16	一	一	16
			520	800	680									16	一	一	16
