Zhongye Heavy Industry Technology Zhenjiang Co Ltd, wyspecjalizowany producent przemysłowych produktów do przenoszenia mocy zlokalizowany w historycznym mieście Zhenjiang, ma przyjemność ogłosić poważną aktualizację dotyczącą serii produktów sprzęgieł zębatych z wałem dystansowym. To ogłoszenie odzwierciedla ciągłe zaangażowanie firmy w innowacje, precyzyjną produkcję i rozwiązania inżynieryjne zorientowane na klienta do zastosowań w przemyśle ciężkim w sektorach sprzętu metalurgicznego, sprzętu górniczego, sprzętu do uzdatniania wody, sprzętu dźwigowego, sprzętu do produkcji papieru i maszyn portowych.
Zrozumienie Sprzęgło zębate z wałem dystansowym

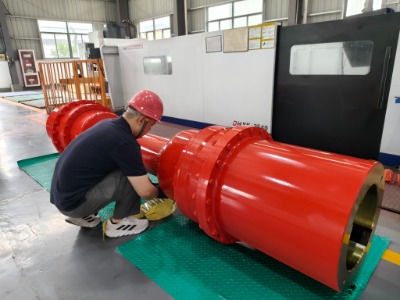

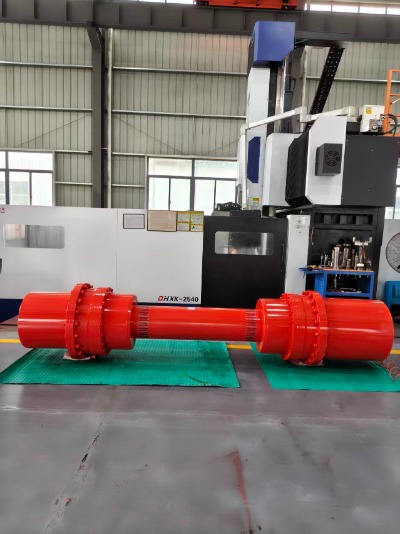

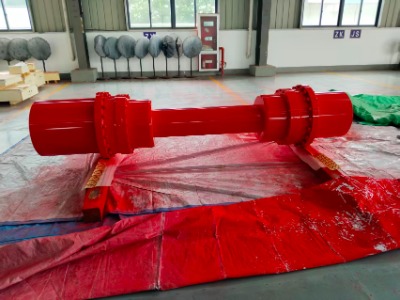

Sprzęgło zębate z wałem dystansowym, czasami nazywane sprzęgłem zębatym z wałem łączącym lub sprzęgłem zębatym z wałem pośrednim, jest specjalistycznym rodzajem sprzęgła elastycznego, przeznaczonym do przenoszenia momentu obrotowego pomiędzy dwoma wałami ustawionymi w znacznej odległości osiowej od siebie. W przeciwieństwie do standardowych sprzęgieł zębatych, które łączą bezpośrednio dwa wały, ta konstrukcja zawiera dodatkową sekcję wału dystansowego pomiędzy dwoma zespołami piast zębatych. Ta sekcja pośrednia może być wyprodukowana na niestandardową długość, w zależności od konkretnych wymagań instalacyjnych danego sprzętu.
Ten typ sprzęgła jest szeroko stosowany w sytuacjach, w których priorytetem jest dostęp konserwacyjny. Ponieważ wał dystansowy tworzy szczelinę pomiędzy sprzętem napędzającym i napędzanym, technicy mogą usuwać uszczelki, łożyska i elementy wewnętrzne w celu kontroli lub wymiany bez konieczności przenoszenia podłączonych maszyn. Jest to szczególnie cenne w dużych systemach przemysłowych, takich jak walcownie, młyny kulowe, kruszarki, systemy napędowe przenośników i stacje pomp, gdzie należy zminimalizować przestoje sprzętu.
Podstawowe cechy i zalety projektu
Sprzęgło zębate z wałem dystansowym produkowane przez firmę Zhongye Heavy Industry Technology zostało zaprojektowane z uwzględnieniem kilku ważnych cech konstrukcyjnych, które odróżniają je od konwencjonalnych produktów sprzęgających. Funkcje te są wynikiem dziesięcioleci udoskonaleń inżynieryjnych i ścisłej współpracy z klientami z wielu branż.
- Wysoka zdolność przenoszenia momentu obrotowego, odpowiednia do ciężkich zastosowań w sprzęcie metalurgicznym i górniczym.
- Regulowana długość wałka dystansowego, która umożliwia elastyczną instalację w różnych układach sprzętu i odległościach między wałami.
- Doskonała kompensacja niewspółosiowości kątowej, promieniowej i osiowej, co zmniejsza naprężenia na połączonych łożyskach i wałach.
- Koronowana konstrukcja profilu zęba przekładni, która poprawia rozkład obciążenia i zmniejsza zużycie podczas pracy.
- Solidny system uszczelnień zapobiegający wyciekom smaru i zanieczyszczeniom w trudnych warunkach przemysłowych.
- Trwała konstrukcja wykorzystująca wysokiej jakości stal stopową zapewniającą dłuższą żywotność przy ciągłej pracy.
- Obsługa w pełni dostosowanych wymiarów, w tym rozmiaru otworu, konfiguracji rowków wpustowych i specyfikacji kołnierzy.
Precyzyjny proces produkcyjny
Każde sprzęgło zębate z wałem dystansowym produkowane przez firmę Zhongye Heavy Industry Technology przechodzi przez dokładnie kontrolowany proces produkcyjny. Proces rozpoczyna się od wyboru materiału, podczas którego wybierana jest wysokiej jakości stal stopowa na podstawie wymagań dotyczących momentu obrotowego i obciążenia konkretnego zastosowania. Następnie następuje obróbka zgrubna, precyzyjne wycinanie kół zębatych, obróbka cieplna i końcowe operacje wykończeniowe.
Firma niedawno powiększyła swoje moce produkcyjne o nowy warsztat o powierzchni około 16463,52 metrów kwadratowych, w tym warsztat ciężki o powierzchni 5500 metrów kwadratowych i warsztat precyzyjny o powierzchni 4600 metrów kwadratowych. To rozszerzenie umożliwiło zespołowi inżynieryjnemu zwiększenie wydajności przy zachowaniu ścisłych tolerancji wymiarowych każdego sprzęgła zębatego z wałem dystansowym opuszczającego zakład.
Na etapie skrawania kół zębatych wykorzystuje się sterowany komputerowo sprzęt do obróbki, aby zapewnić, że profil zęba na każdej piaście spełnia dokładne specyfikacje geometryczne. Dokładność ta ma kluczowe znaczenie, ponieważ nawet niewielkie odchylenia w kształcie zęba mogą prowadzić do nierównomiernego rozkładu obciążenia, zwiększonego hałasu i przedwczesnego zużycia podczas pracy. Po obróbce każde sprzęgło zębate z elementem wałka dystansowego poddawane jest obróbce cieplnej w celu zwiększenia twardości powierzchni oraz poprawy odporności na zmęczenie i zużycie.
Kontrola jakości i standardy testowania
Zapewnienie jakości jest centralną częścią procesu produkcyjnego w Zhongye Heavy Industry Technology. Każda partia sprzęgieł zębatych z wałem dystansowym poddawana jest szeregowi kontroli i badań przed dopuszczeniem do wysyłki. Należą do nich kontrola wymiarowa przy użyciu precyzyjnych przyrządów pomiarowych, badanie twardości materiału, ocena wykończenia powierzchni, a w niektórych przypadkach testy wyważania dynamicznego w celu potwierdzenia płynnej pracy przy dużych prędkościach obrotowych.
| Etap inspekcji | Cel |
|---|---|
| Kontrola surowców | Przed rozpoczęciem obróbki sprawdź skład chemiczny i właściwości mechaniczne stali stopowej. |
| Kontrola profilu zęba przekładni | Upewnij się, że geometria zęba spełnia tolerancje projektowe, aby zapewnić płynne zazębienie i rozkład obciążenia. |
| Test twardości obróbki cieplnej | Upewnij się, że twardość powierzchni jest zgodna ze specyfikacjami dotyczącymi odporności na zużycie i trwałości. |
| Kontrola montażu i dopasowania | Przed ostatecznym montażem sprawdź prawidłowe dopasowanie piasty, tulei i wału dystansowego. |
| Test równowagi dynamicznej | Potwierdź płynność obrotu i minimalne wibracje w symulowanych warunkach pracy. |
| Końcowa kontrola wymiarowa | Potwierdź, że wszystkie krytyczne wymiary są zgodne z rysunkami klienta i specyfikacjami technicznymi. |
Zastosowania w wielu branżach
Sprzęgło zębate z wałem dystansowym to wszechstronne rozwiązanie, które znajduje zastosowanie w wielu gałęziach przemysłu. W zakładach metalurgicznych jest powszechnie stosowany do łączenia silników z klatkami walcowniczymi, gdzie wał dystansowy umożliwia dostęp konserwacyjny wokół urządzeń do walcowania na gorąco. W kopalniach jest stosowany w kruszarkach, napędach przenośników i młynach kulowych, gdzie sprzęgło musi wytrzymywać obciążenia udarowe i ciągłą pracę w ciężkich warunkach.
W zakładach uzdatniania wody tego typu złącza służą do łączenia pomp i dmuchaw tam, gdzie ograniczenia przestrzenne wymagają umieszczenia urządzeń napędzających i napędzanych w pewnej odległości od siebie. Producenci urządzeń dźwigowych stosują sprzęgła zębate z wałem dystansowym w mechanizmach dźwignicowych dźwigów, gdzie niezawodność i bezpieczeństwo są najważniejsze. Urządzenia do wytwarzania papieru i maszyny do obsługi portów również korzystają z elastyczności i tolerancji niewspółosiowości oferowanej przez tę konstrukcję złącza.
Dostosowywanie i niestandardowe usługi projektowe
Jedną z kluczowych mocnych stron Zhongye Heavy Industry Technology jest zdolność do projektowania i produkcji niestandardowych złączek dostosowanych do konkretnych wymagań klienta. Nie każde zastosowanie przemysłowe pasuje dokładnie do specyfikacji katalogowej, a zespół inżynierów ściśle współpracuje z klientami, aby zrozumieć ich unikalne warunki instalacji, wymagania dotyczące momentu obrotowego i odległości między wałami.
Klienci, którzy wymagają sprzęgła zębatego z wałem dystansowym do nietypowej instalacji, mogą zamówić niestandardowe długości elementów dystansowych, zmodyfikowane wymiary kołnierzy, specjalne rozmiary otworów i unikalne konfiguracje rowków wpustowych. Firma oferuje również usługi konsultacyjne, które pomagają klientom wybrać odpowiedni typ sprzęgła i moment obrotowy w oparciu o ich specyficzne wyposażenie i warunki pracy. To elastyczne podejście sprawiło, że Zhongye Heavy Industry Technology jest preferowanym partnerem dla firm inżynieryjnych i producentów sprzętu, którzy potrzebują niezawodnych rozwiązań sprzęgających poza standardowymi liniami produktów.
Konserwacja i długoterminowa niezawodność
Właściwa konserwacja jest niezbędna do osiągnięcia pełnej żywotności każdego sprzęgła zębatego z wałem dystansowym. Zaleca się regularną kontrolę stanu smaru, ponieważ w sprzęgłach zębatych stosuje się smar lub olej w celu zmniejszenia tarcia pomiędzy zazębionymi zębami. Z biegiem czasu smar może ulec degradacji lub zostać zanieczyszczony, co zwiększa zużycie zębów przekładni i zmniejsza ogólną wydajność.
Konstrukcja wału dystansowego tego typu sprzęgła upraszcza konserwację, ponieważ umożliwia technikom dostęp do wewnętrznych elementów bez demontażu całego układu napędowego. Podczas zaplanowanych okresów konserwacji operatorzy powinni sprawdzać, czy na zębach przekładni nie występują oznaki zużycia, sprawdzać uszczelki pod kątem uszkodzeń i sprawdzać, czy sprzęgło pozostaje prawidłowo wyrównane z połączonymi wałami. Przestrzeganie tych praktyk pomaga wydłużyć żywotność sprzęgła i zmniejsza prawdopodobieństwo nieoczekiwanej awarii sprzętu.
Kontekst firmy i ciągły rozwój
Zhongye Heavy Industry Technology Zhenjiang Co Ltd ma ponad trzydzieści lat doświadczenia w projektowaniu i produkcji produktów sprzęgających. Oprócz sprzęgieł zębatych z wałem dystansowym firma produkuje szeroką gamę typów sprzęgieł, w tym sprzęgła zębate, sprzęgła z tulejami elastycznymi, sprzęgła z elastycznymi sworzniami, sprzęgła uniwersalne, sprzęgła oponowe, sprzęgła kłowe, sprzęgła gwiazdowe, sprzęgła membranowe, sprzęgła bębnowe, sprzęgła kratowe, sprzęgła Oldham, sprzęgła kołnierzowe, sprzęgła zaciskowe, sprzęgła łańcuchowe typu GL i sprzęgła bezpieczeństwa.
Na terenie firmy znajdują się wydzielone powierzchnie biurowe, udogodnienia dla pracowników takie jak sala gimnastyczna i jadalnia, zorganizowane magazyny oraz dobrze zaplanowane drogi i parkingi o powierzchni tysięcy metrów kwadratowych. Ta kompleksowa infrastruktura wspiera wydajny przebieg produkcji i pozwala firmie zarządzać wszystkim, od przechowywania surowców po wysyłkę gotowego produktu w ramach jednego zintegrowanego systemu.
Jako przedsiębiorstwo integrujące badania i rozwój, produkcję i sprzedaż, Zhongye Heavy Industry Technology kładzie duży nacisk na ciągłe doskonalenie. Zespół inżynierów regularnie przegląda dane dotyczące wydajności zainstalowanych sprzęgieł w terenie, aby zidentyfikować możliwości udoskonalenia projektu. To podejście oparte na sprzężeniu zwrotnym przyczyniło się z biegiem czasu do stałej poprawy trwałości, wydajności i niezawodności linii produktów sprzęgieł zębatych z wałem dystansowym.
Patrząc w przyszłość
Idąc dalej, Zhongye Heavy Industry Technology planuje w dalszym ciągu inwestować w zaawansowany sprzęt produkcyjny, rozszerzone możliwości testowania i wykwalifikowaną kadrę inżynierską, aby jeszcze bardziej wzmacniać swoje sprzęgło zębate za pomocą oferty wałków dystansowych. Firma nadal angażuje się we wspieranie klientów z branży metalurgicznej, górniczej, uzdatniania wody, dźwigowej, papierniczej i wyposażenia portów za pomocą niezawodnych, wysokowydajnych rozwiązań sprzęgających.
Klientów zainteresowanych dodatkowymi informacjami na temat sprzęgła zębatego z wałem dystansowym lub prośbą o konsultację dotyczącą niestandardowego projektu zachęca się do bezpośredniego skontaktowania się z zespołem inżynierów Zhongye Heavy Industry Technology. Dzięki dziesięcioleciom doświadczenia i zaangażowaniu w produkcję precyzyjną firma pozostaje zaufanym dostawcą rozwiązań sprzęgających do wymagających zastosowań przemysłowych na całym świecie.
